Paso 2: Amplificación + diagrama esquemático del circuito de filtración
![]()
![]()

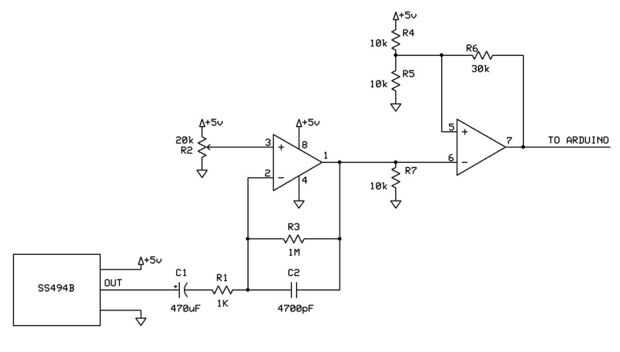

Este es un esquema bastante simple del amplificador y el filtro. En el corazón del circuito es un 4 canales LM324
op-amp en una configuración inversor acoplado en CA. Condensador C1 elimina la tensión continua de salida quieto del sensor de efecto Hall, alimentación sólo la salida de onda sinusoidal pequeña del sensor en el op-amp. Resistencias R1 y R3 establece la amplificación, en este caso aproximadamente 1000 x, por lo que una fluctuación de 3mV 2 sería 2-3V en la salida (pin 1). Con una amplificación de 1000 x, está obligado a ser algo de ruido, por lo que un segundo canal de amplificador operacional LM324 se convertirá en un disparador de Schmitt.

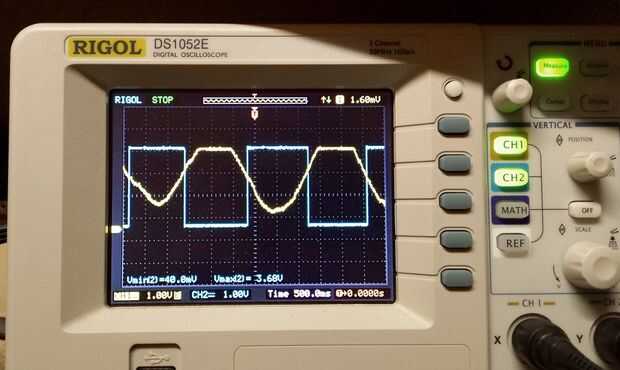

La pantalla del osciloscopio muestra exactamente cómo la señal se ve cuando el agua fluye a través del medidor de agua. Canal 1 (amarillo) muestra la onda senoidal amplificada de op-amp (pin 1). Canal 2 (azul) muestra la salida del disparador de Schmitt (pin 7).
Dependiendo de qué tan fuerte el campo magnético en su medidor de agua, amplificación que tenga que ser ajustado (resistencia R1) y DC offset (resistor R2). Un osciloscopio es la herramienta adecuada para hacer este ajuste, pero se puede hacer con un multímetro decente.
