Paso 2: El hardware

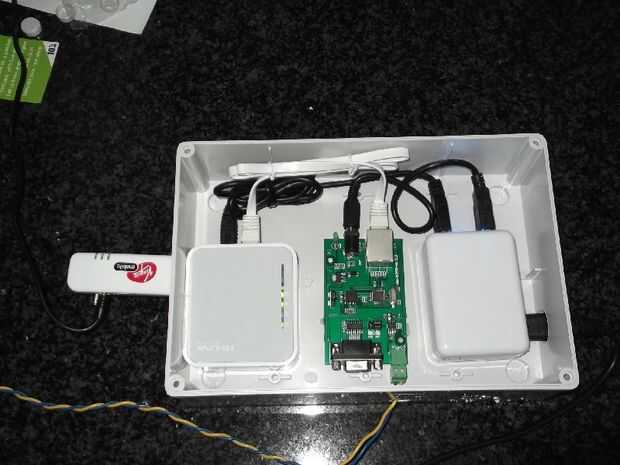

Si nos fijamos en la imagen de arriba montado todo el hardware en una caja eléctrica con una tapa transparente (disponible en la mayoría de las tiendas eléctrica)
En el lado derecho es un 240 v CA al adaptador de corriente 5VDC USB con cuatro puertos USB. Taladré un agujero en el lado derecho para que el cable de alimentación Figura 8 podría ser conectado. Creo que esto vino con el TP-Link. Puede utilizar cualquier cosa que proporcione 5v DC a la TP Link y el RS485 al convertidor de Ethernet. Permiten 500 mA cada uno.
Junto a esto es el Ethernet a RS-485 convertidor. (PCB expuesta) Tenía un cable USB del carnicero por cortar un extremo y el otro extremo de cableado a un conector de alimentación estándar. Buscar un Wiki en conector USB y se le dará las salidas de pin. Las dos clavijas exteriores son energía con rojo + 5v y tierra negra. Cable rojo para el puesto de centro del conector de alimentación estándar y negro a la entrada exterior. Simplemente corte los cables de dos datos.
Los cables de par trenzado amarillo y azul que sale en la parte inferior están los cables RS-485
A continuación es la clave para esta solución. El TP-Link TL-MR3020
Esto tiene:
un conector USB para el USB 3G router (ver lado izquierdo de la caja)
un mini USB para poder
un conector de Ethernet que va al convertidor de RS-485
y también tiene wireless para que pueda ejecutar una cámara IP inalámbrica o cualquier otro dispositivo inalámbrico
Bonita unidad elegante con uso de baja potencia también
También se puede ver que la antena 3G conectado en el USB 3 G dongle.
