Paso 1: Materiales y herramientas
Materiales
Algunos de estos materiales deberá poner alrededor, pero que he enumerado opciones donde puede conseguirlos si no. Esto no es una lista exacta que debe seguir. Alternativas deben ser directo bastante encontrar. A veces no pude encontrar un link decente en línea así que aparece un bulto del artículo cuando usted realmente sólo necesita 1 o 2. En este caso no comprarlo! Realmente quería dar buena referencia para cuando vaya a la tienda o cuando está cavando alrededor en el garaje.

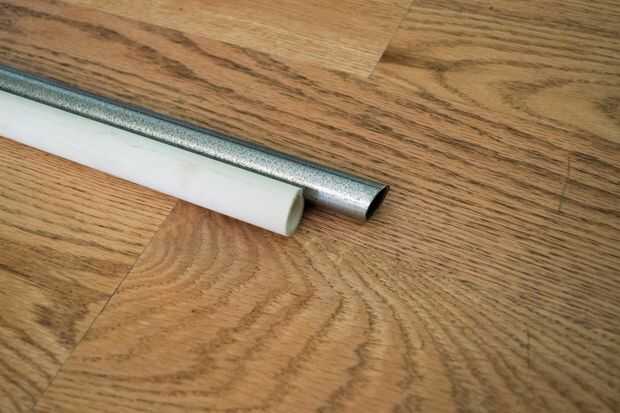

1) 1/2" EMT conduit o PVC de 1/2"
Entre 4 y 10 pies. Se trata del cañón de nuestra arma de golpe. Te recomiendo el conducto EMT como no curva como PVC lo hace en longitudes más largas, pero tampoco funciona. Un barril más largo significa que se puede disparar más lejos.
$2.30 - pies 10 de 1/2" EMT en Home Depot
$2.03 - pies 10 de 1/2" PVC en Home Depot

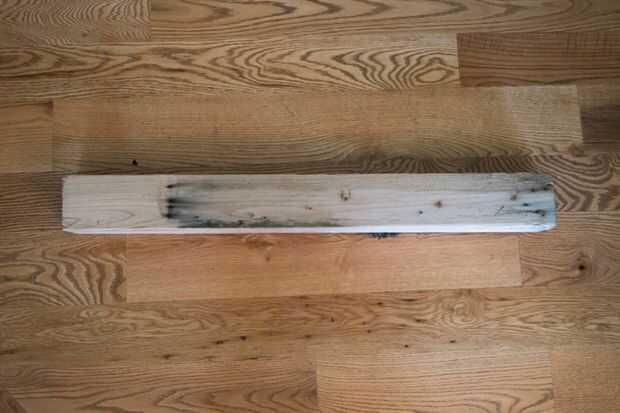

2) madera
Necesitaremos unos consejos para montar nuestra pistola y blanco, a unos 1.5-2 pies de largo. Yo 2x4s de palets viejos, y 1 x 4 que un amigo tenía por ahí, pero apenas alrededor de cualquier tablero de más de 2 pulgadas de ancho y 3/4 de pulgada de espesor (dimensiones reales, no lo que la Junta está catalogada como) debe hacer. Si haces un poco de investigación, probablemente serás capaz de encontrar un lugar local que regala paletas gratis. De lo contrario, trabajará su básico 2 x 4 ó 1 x 4:
$2.89 - 8 ft 2 x 4 en Home Depot
$1.98 - 8 ft 1 x 4 en Home Depot

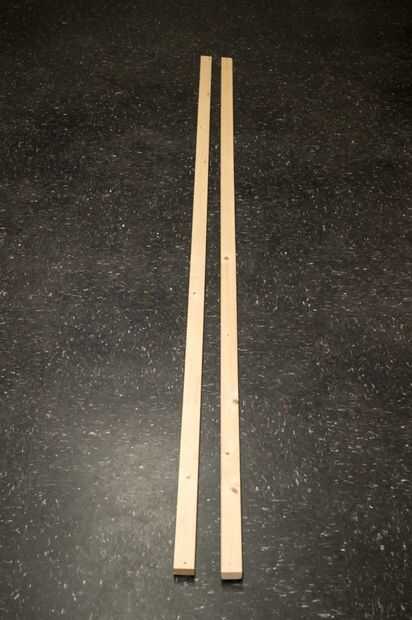

3) 4 x listones
Vamos a hacer una estructura básica para montar nuestro objetivo utilizando listones. Usé 4. Un amigo mío tenía estas ahí, pero usted puede conseguirlos baratos en su ferretería local:
$1,52 cada - 8 ft enrasar tira en casa Depot

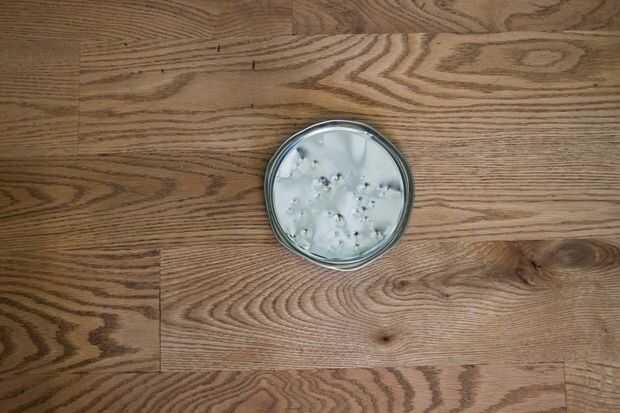

4) pintura puede tapa
Este será el objetivo (el mono) que lo tiro en. Un 1 galón de pintura puede tapa funciona muy bien. Ofrece sobre un objetivo 5" de diámetro y es magnético por lo que funciona con nuestro electroimán. Otras opciones funcionará, por lo que les anima a ser creativo. Si realmente quiere conseguir su demo marcado en, tratar de hacer que funcione con una tapa de jugo concentrado! Que tienes una vieja pintura puede poner alrededor, de lo contrario puede obtener una lata vacía de la ferretería:
$4.98 - 1 galón de pintura puede en Lowes

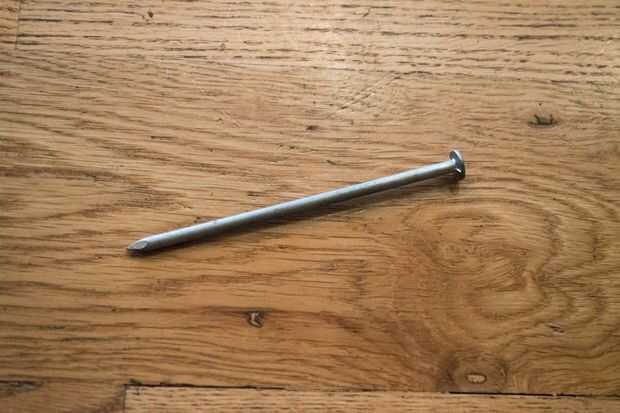

5) clavo de
Este será el núcleo de nuestro electroimán, que llevará a cabo hasta nuestro objetivo. Usé un clavo galvanizado 20D 4". Tenía una caja de 1lb de Home Depot ahí, pero lo único que necesita un solo clavo!
$4.47 - 1 libra caja de 20 D 4" galvanizado clavos en Home Depot

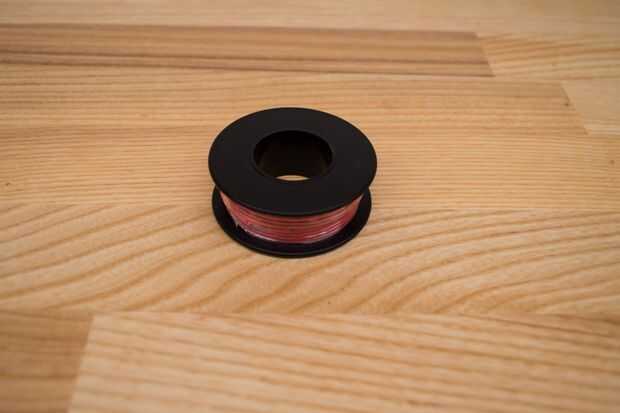

6) alambre del imán/envoltura de
Te envolvemos el clavo con este cable para hacer un electroimán. Es importante que el cable está aislado y es más bien pequeño para aumentar la resistencia. Utilicé 50 pies de cable de calibre 30 de RadioShack (sí, nuestra tienda de Bozeman es todavía abierto!). En línea parece que ebay es el mejor lugar para conseguirlo:
~$4.00 para 200 pies - cable de 30AWG imán en Ebay

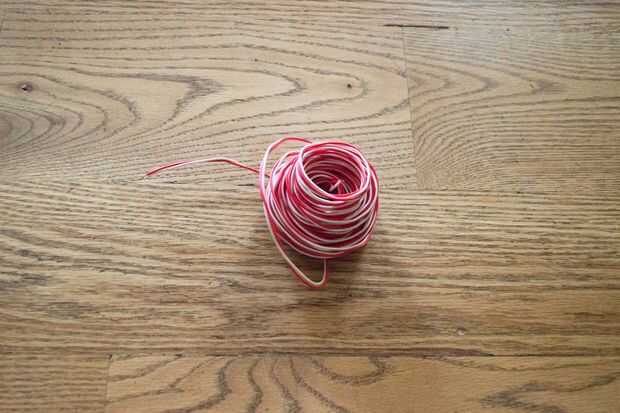

7) cable del timbre 20/2
Usaremos esto para conectar todo. Es lo suficientemente rígida para hacer un simple interruptor en el extremo de la pistola, pero fácil de trabajar con. Estoy seguro de que hay un montón de alternativas, pero esto funcionó bien para mí. Consegui un 65' rollo de lo de Home Depot:
$7.77 - 20/2 campana de alambre en casa Depot

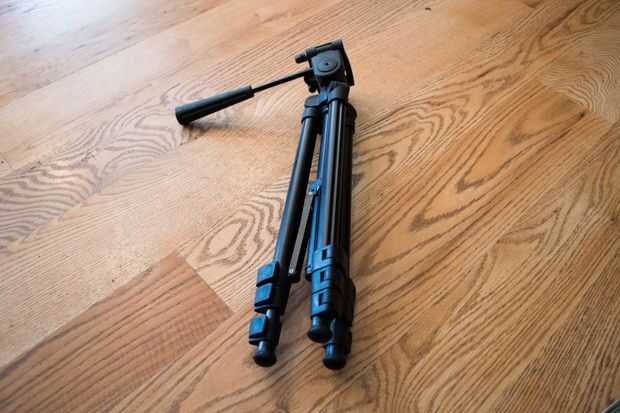

8) trípode
Un trípode es ideal para apuntar nuestra pistola. Le invitamos a apuntar con la mano cada vez, pero tener un trípode para montaje y puntería la pistola hace que sea mucho más fácil y consistente! Usted puede conseguir bastante caro con trípodes, pero esto parece una razonable para obtener:
$19.95 - 60" trípode en Amazon

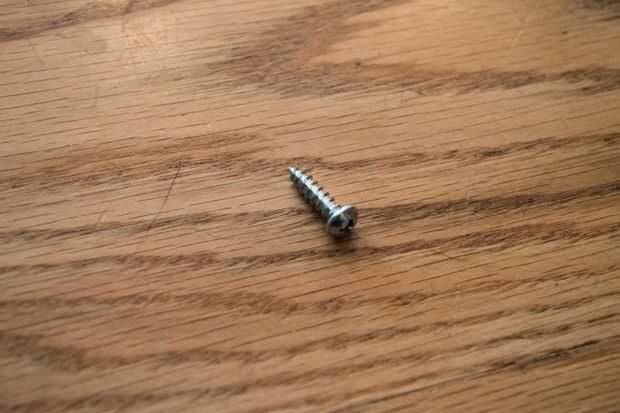

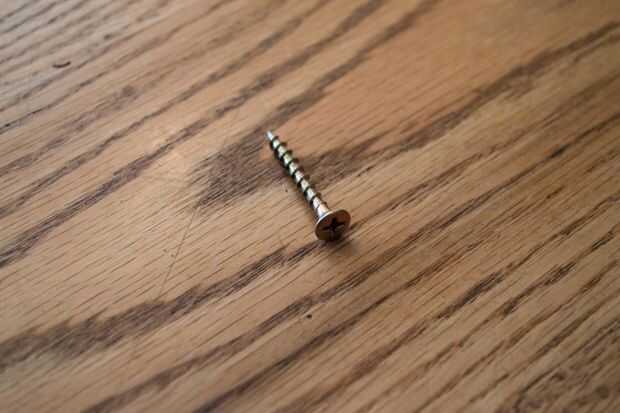

9) los tornillos de
1"- 1 1/2" debe hacer el truco. Si vas con una tabla de 1 x 4 para montar la pistola, puede que necesite algunos de ellos alrededor de 1/2"-3/4". Usted necesitará 4 tornillos para la fijación de las patas de la estructura del objetivo, otros 4 para conectar las cadenas o cuerdas para mantenerlos de apertura demasiado lejos y 4 más para montar la pistola.
$8.32 - surtido de tornillo de madera en Amazon

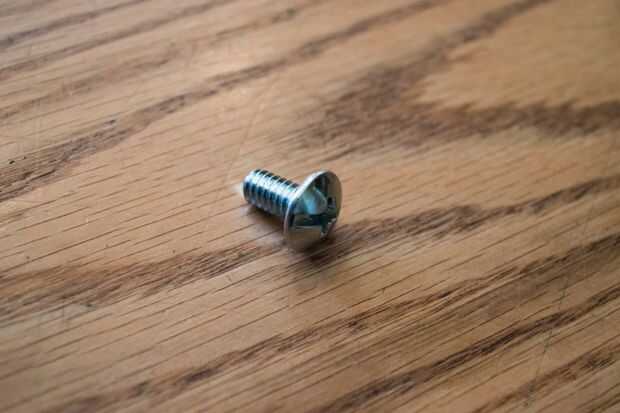

10) 1/4 "x 20 TPI x 1/2" largo tornillos de máquina de
En el STEAMlab tenemos un montón de corto 1/4" 20 TPI tornillos para poner alrededor como se utilizan en el montaje de los gabinetes de metal que tenemos. Simplemente resulta que es del mismo tamaño del hilo de rosca que una cámara estándar montaje en trípodes. Necesitaremos al menos 2, uno para montar la pistola y uno (o más) para dar un pequeño peso a nuestro proyectil (un tornillo diferente podría ser utilizado para cargar, pero este es el tamaño va demostrando con y han proporcionado un modelo 3D para).

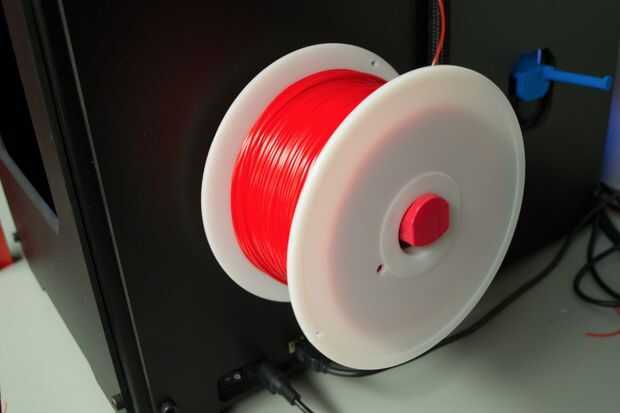

11) filamento de impresión 3D
Hay muchos lugares para obtener filamentos de impresión 3D. Todas las huellas que ves en este instructable fueron impresas con un filamento de suppliesoutlet.com:
$23.99 - carrete de 1 kg de 1,75 mm filamento PLA de SuppliesOutlet

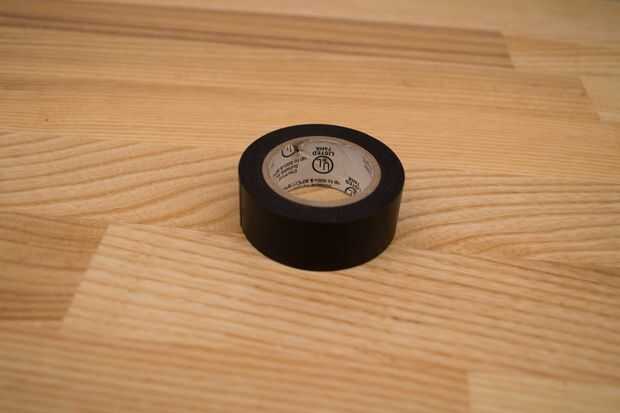

12) cinta eléctrica
Usaremos cinta eléctrica para empalmar los cables, pero podría utilizar soldadura o conectores de alambre en su lugar.
$1.97 - 66 ft rollo de cinta aislante en casa Depot

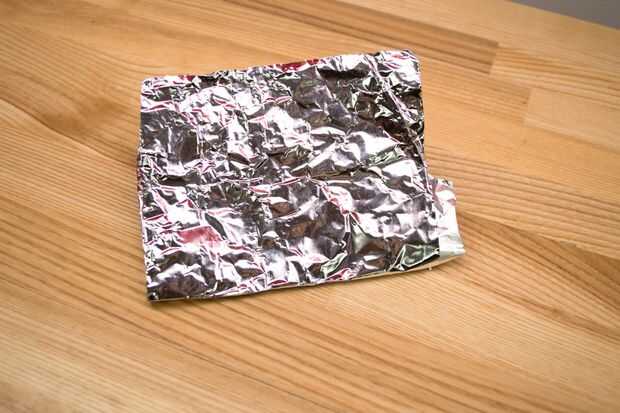

13) papel de aluminio
Seguramente que tienes algunas de esta ahí. Que utilizaremos como un interruptor barato para desencadenar la caída del mono. Quien compra papel de aluminio en línea, pero Google no se y hace clic en el enlace más barato que vi:
$1.99 - 30 pies cuadrados de papel de aluminio

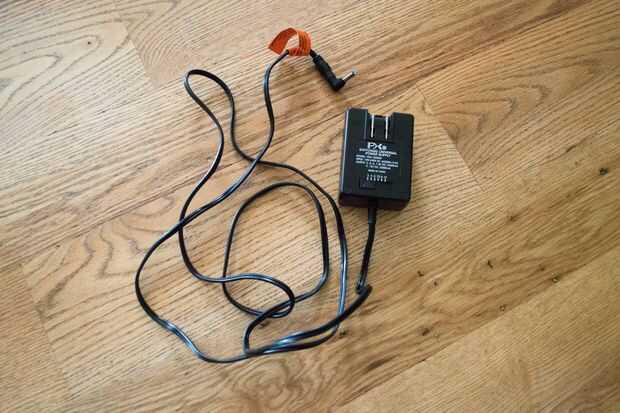

14) adaptador DC
Elige el adaptador de CC debe basarse en la resistencia del electroimán que hace. Usted necesita asegurarse de que la cantidad de corriente que genera tu electroimán puede mantenerse por el adaptador. La cantidad de corriente dibuja dependerá de la resistencia del electroimán y el voltaje del adaptador. Para estar en el lado seguro me compré un adaptador que pudiera manejar 2500mA cuando establezca en 3,5,6, o 7,5 voltios o 2000mA cuando se establece en 9 o 12 voltios. Puede tiene un adaptador de DC vieja puesta alrededor de un viejo pedazo de equipo electrónico, pero asegúrese de que puede manejar la carga antes de usarlo. En un paso posterior, voy a explicar cómo hacer los cálculos necesarios para averiguar exactamente cuánto corriente adaptador necesita capaces de manejar. Éste es bastante comparable a la que tengo (excepto que viene con un adaptador usb de 5V, también, dulce!):
$13.95 - multiusos adaptador de Amazon

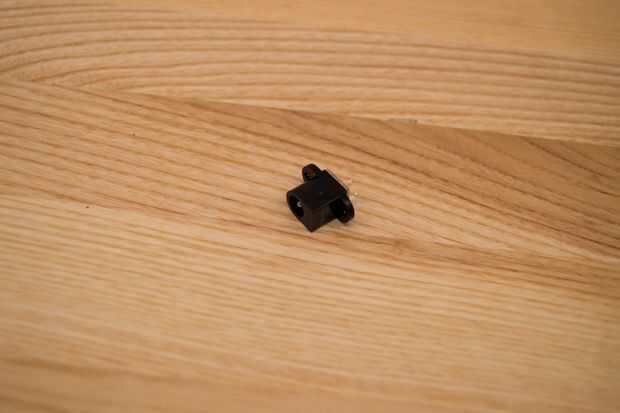

15) DC Jack de barril
Tampoco necesitará comprar a un DC jack de barril que se ajuste el adaptador de CC usa o simplemente cortar los cables en el adaptador y enlazar directamente. Fui con el uso de un conector de barril. Usted necesitará asegurarse de que el uno que consigues cabe el adaptador DC. Si vas con un adaptador universal o multiuso vendrá con un número de diferentes conectores, por lo que probablemente cabe cualquier gato se obtiene. Yo tengo la mía de RadioShack, pero uno de aquí que puede obtener de SparkFun:
$1.25 - DC Jack de barril de SparkFun
16) pequeña cadena o cadena
Mi amigo tenía esta cadena dulce para mantener los listones de abrir más de una cierta distancia. Cadena funcionaría igual de bien, o si eres valiente no utilizar nada en absoluto! Ni siquiera sé donde conseguirlo. Alguna cadena aquí está puede conseguir, pero si usted está comprando específicamente para esto, ir con alguna cadena tienes ahí:
$ 1,15/ft - cadena en Home Depot

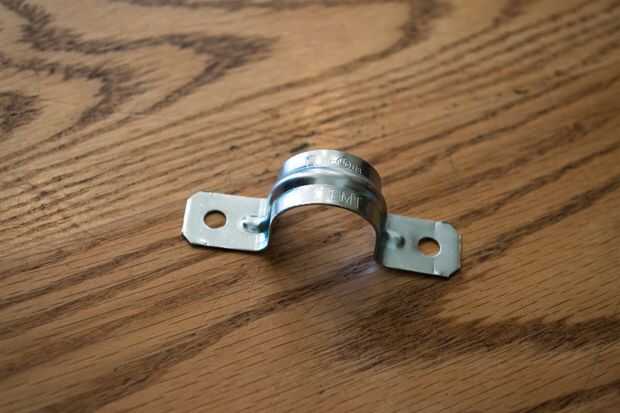

17) 1/2" EMT conduit correas o correas de 1/2" PVC
Vamos a usar estándar EMT conduit correas o tiras de PVC para montar nuestra pistola nuestro trípode. Terminé usando 3/4" EMT conduit tiras cuando instale la versión de PVC (como 1/2" EMT correas conducto eran demasiado pequeñas), pero es necesario para rellenar el tubo un poco utilizando cinta aislante como 3/4" era demasiado grande. Debo se a utilizado una correa de PVC de 1/2"(o solo 3D imprimir uno mismo).
Herramientas
Bastante común que además de la impresora 3D, pero bueno, esto es un concurso de impresión 3D!

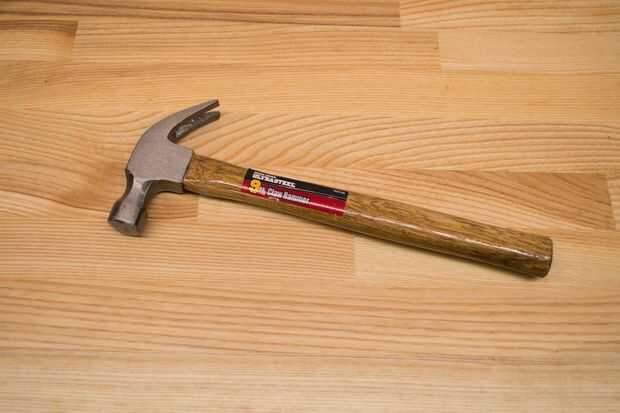

1) martillo
¿Qué proyecto no necesita un martillo? Usaremos esto para martillo en nuestro electroimán.

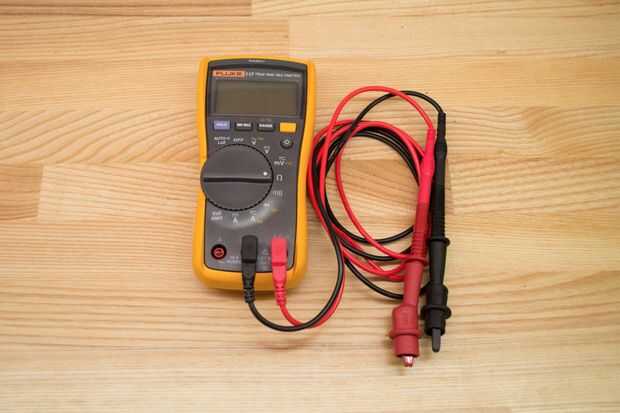

2) Multímetro
Tenemos que ser muy cuidadosa sobre qué adaptador de DC será conveniente para nuestro circuito. Utilizaremos el multímetro para medir la resistencia de nuestro circuito, que utilizaremos para calcular cuánto amperaje nuestro adaptador de DC tiene que ser capaz de manejar.

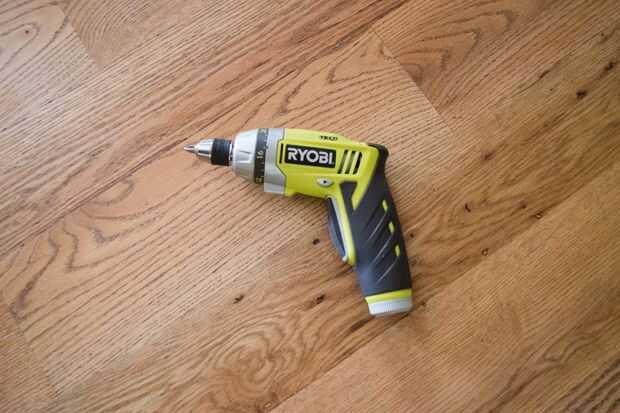

3) taladro de
Nos será taladrar y atornillar los tornillos.
4) bits
Necesitaremos una 1/2" broca y un avellanador de 3/4" o de madera pedacito aburrido, junto con un poco de phillips estándar. Un amigo suministra estos y no tengo fotos de ellos, pero aquí hay algunos enlaces de Home Depot para la referencia:
3/4" madera aburrido en casa poco Depot

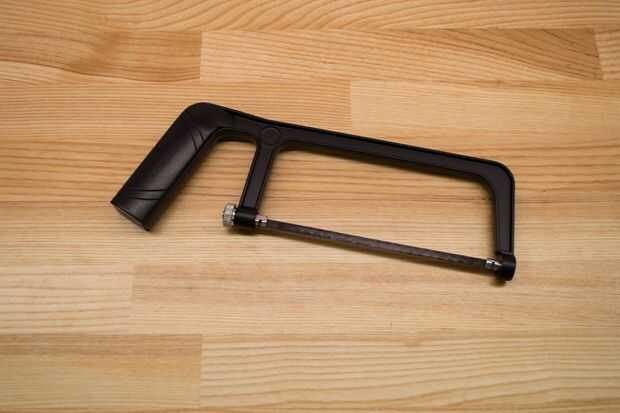

5) Sierra para metales de
La Sierra es para cortar el conducto de EMT. Compré uno en la tienda como no pude instalar el conducto en mi coche sin cortarlo. También podremos cortar madera, una sierra de madera podría ser útil, pero sólo usé una sierra para metales.

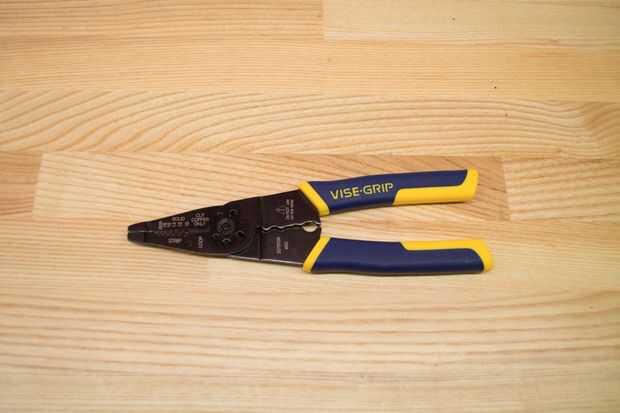

6) pelacables
Nos va cableado un circuito, por lo que cortar y pelar cables.

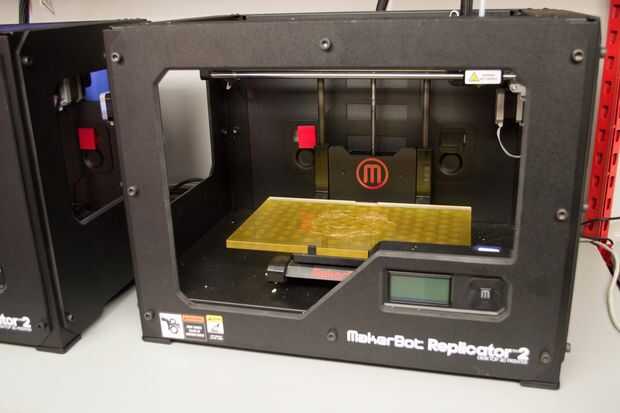

7) impresora 3D
Tendremos un número de diferentes componentes de la impresión 3D.
