Paso 8: Calcular DC adaptador requisitos
Antes de llegar a cableado para arriba, necesitamos repasar algunos electrónica básica. Electroimanes pueden dibujar un montón de corriente (amperaje), que puede causar problemas graves (sobrecalentamiento que puede ocasionar un incendio) si no estamos correctamente preparados. Adaptadores de CC son clasificados para trabajar en o debajo de un cierto valor de amperaje. Si nos fijamos en la etiqueta en un adaptador de DC en algún lugar verás algo como "salida: #V $$ $mA", donde el # y $$$ se sustituyen por valores reales. $$$ Es el amperaje máximo para que del adaptador está diseñado. Si nuestro circuito dibuja nada menos que el valor que estamos ok. El # es el voltaje, que utilizaremos en una ecuación de más abajo para averiguar si nuestro adaptador de CC tiene una potencia de un alto suficiente amperaje.

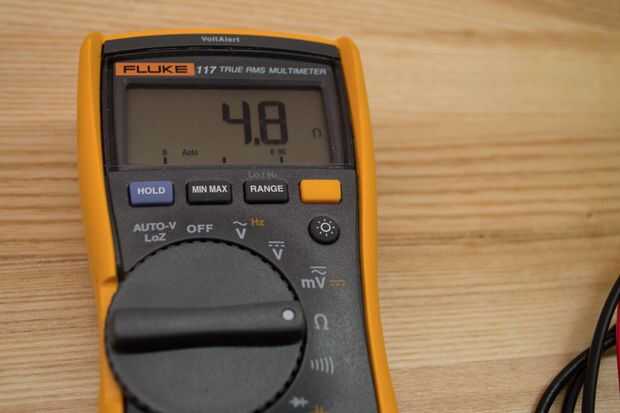

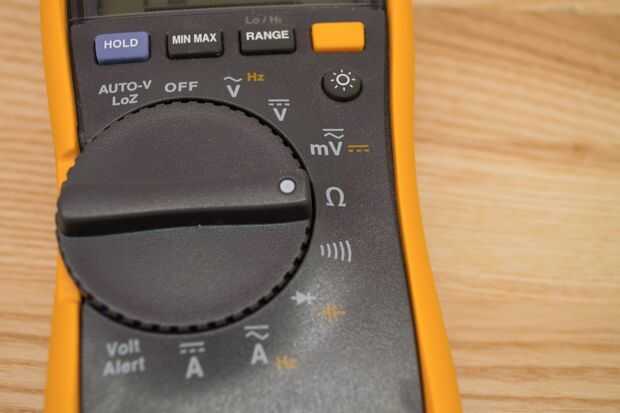

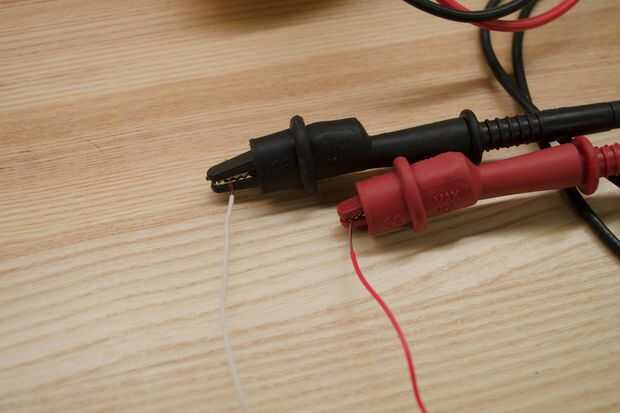

Una de las leyes más básicas en electricidad es la ley de Ohm, que se reduce a la ecuación, V = I x R donde V = voltaje, I = amperaje y R = resistencia. Vamos a usar esta ecuación para averiguar si un determinado adaptador de DC funcionará para nuestro caso. El primer paso es averiguar la resistencia de nuestro circuito. Haremos al medir con un multímetro. Establezca su multímetro en Ω, el símbolo ohmios, una unidad de resistencia. Conecte los cables del multímetro a los cables de su electroimán. El número que Lee es la resistencia, R, que va en la ecuación anterior. Usando ese valor, podemos ahora conectar la tensión en el adaptador de CC y ver si el amperaje requerido por el circuito supera el máximo amperaje del adaptador. Si lo hace, no podemos usar ese adaptador. El adaptador que elegí tiene un número de diferentes calificaciones. Se puede establecer a 3, 4, 6, 7.5, 9 o 12 voltios y está valorada en 2500mA de 7,5 voltios y por debajo y 2000mA en 9 voltios y arriba. Así que vamos a conectar en algunos números.
A 3V y 4.8Ω, el amperaje viene a 3V / 4.8Ω = .625A. Un amperio (A) es de 1000mA. Mayoría de los adaptadores DC lista el amperaje en mA, pero la unidad de QUE V/Ω es igual a un así que tenemos que multiplicar por 1000 para saber el valor de mA. En este caso 625mA es lo que nuestro circuito se dibujaría. Estaremos totalmente aceptables mediante el ajuste más bajo en mi adaptador como estamos clasificados a 2500mA y sólo dibujo 625mA.
En 12V y 4.8Ω, el amperaje viene a 12V / 2.5A = 4.8Ω = 2500mA. En este caso, mi adaptador de DC sobrecalentamiento o posiblemente incluso coger el fuego, como a 12V está preparada para manejar sólo 2000mA.
Un ejemplo más. A 9V y 4.8Ω, el amperaje viene a 9V / 4.8Ω = 1875mA. En este caso, mi adaptador podría manejarlo como es clasificada en 2000mA cuando se ajusta a 9V. Otra cosa a tener en cuenta, sin embargo, es la cantidad de calor que es disipado por el electroimán. No sé cómo calcular eso, pero solo por probar me di cuenta de que en 1875mA, el electroimán comenzó a conseguir realmente caliente, así que intenté valores más bajos. Encontré que a 3V que la fuerza de mi electroimán era fina para soportar la pintura puede tapa y el electroimán no se sobre caliente al tacto después de largos períodos de tiempo, por lo que es lo que fui con. Os dejo hasta usted para decidir qué DC/configuración del adaptador para usar, pero seguro!
