¿Monopatín con LEDs y microcontrolador PIC (3 / 8 paso)

Paso 3: Añadir los cables y montaje patín completo

Como estamos usando ocho LEDs en la parte delantera y trasera de la patineta en una configuración de ánodo común, necesitamos nueve cables de la placa de circuito en la parte delantera y otro nueve cables de la placa de circuito en la parte posterior. Corté los hilos de un cable serie que tendría ocho colores diferentes. El noveno cable es un cable de calibre mayor. Con esta combinación no tenía que marcar cada cable individual.
1. después de otras 24 horas retire el conjunto de la bolsa.
2. cinta/pinza los tres restantes laminados juntos.

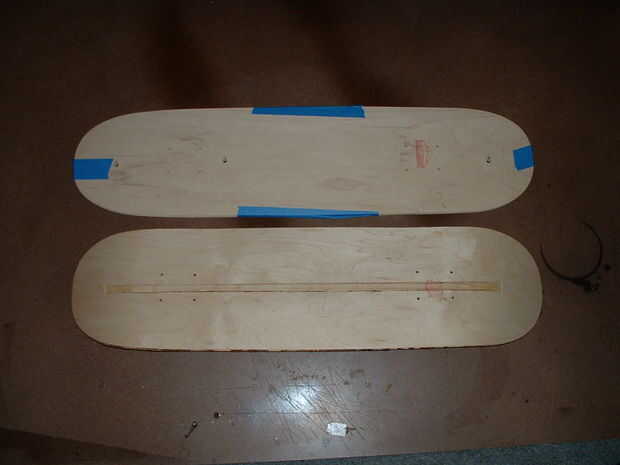

3. Perfore los agujeros en los últimos tres laminados en la ubicación de los LEDs y circuitos. Nota: utilicé el TLAR (que se ve sobre derecho) método para la localización de los orificios.

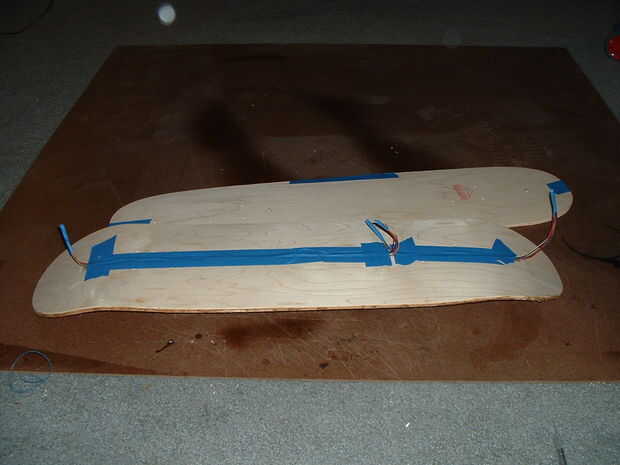

4. los cables en la ranura de la cinta.
5. pegue y agregue los tres últimos laminados a la Asamblea, mientras tira de los cables por los agujeros que se perforaron.
6. Deslice en malla y vacío bolso por última vez.
