Paso 1: Cómo funciona

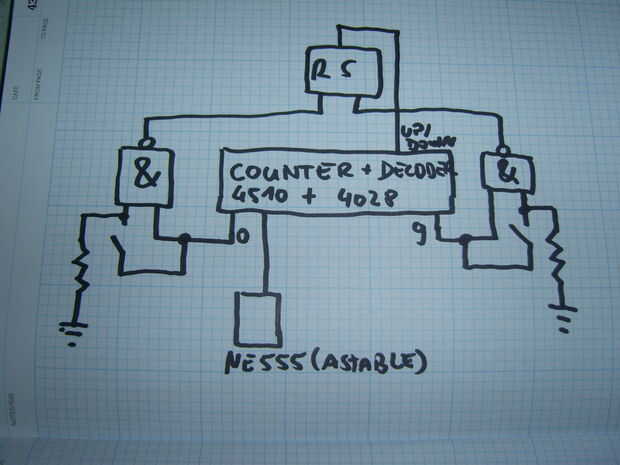

IC2 en el esquema es un CMOS 4510 contador arriba/abajo. Impulsado por IC1, que es un NE555 en modo astable que cuenta de 0 a 9 en código BCD. Normalmente cuenta de 0 a 9, pero se puede cambiar para contar en la dirección opuesta por el perno de ajuste de b 10 a alta. El código BCD se convierte en un código decimal por el 4028 CMOS (IC2). Éste conduce la pantalla y da el número contado en forma de uno de 10 LEDs de iluminación hacia arriba.
El último IC es una puerta del NAND 4011. Dos de las puertas NAND están conectadas como un fracaso de tirón de RS. Las entradas de las otras dos puertas NAND están conectadas a los botones y LED1 o LED10. Las salidas están conectadas al RS flip flop. Si pulsa el botón en el momento adecuado, lo que significa por ejemplo LED10 se ilumina, la salida de la NAND puerta envía una baja señal del fracaso de tirón que cambia su estado de salida (ej. de alto a bajo o viceversa). Esta señal va al pin 10 de 4510 para cambiar la dirección de la cuenta. La "bola" rebota.
