Paso 2: Añadir músculo (cilindros neumáticos)
Quería que mi caja de echada hacia delante como si un monstruo estaba dentro empujando contra la pared frontal de la caja y quería que la tapa de la caja a golpear arriba y abajo. He visto métodos diferentes para lograrlo. El más barato y más fácil parecían ser un motor del limpiador de parabrisas pequeño y un engranaje de paso a paso. No realmente me gusta este método sin embargo porque los movimientos no parecía natural o real. Quería algo errático, contundente y convincente. Colocó sobre el uso de cilindros de aire. Esta decisión requirió en última instancia más equipo (tanque de aire o compresor de aire, manguera, tubería, cilindros, electroválvulas, accesorios, controles de flujo, etc - ninguna de ellas sabía nada sobre) y más gastos. YouTube es un gran recurso para aprender sobre neumática. También recogí información de la sección de recursos en www.frightprops.com. He comprado algunas de mis piezas de frightprops así. Yo origen mis partes según el precio por lo que terminé comprando mis partes en todo el internet en los lugares más baratos que pude encontrar.
Usé 2 cilindros neumáticos que he comprado en eBay a crear el movimiento en el cuadro. Ambos cilindros son de doble acción; que significa que usted puede aplicar presión de aire para mover con fuerza el pistón en ambas direcciones (entrada y salida). Sentí que los movimientos de estos cilindros pueden controlarse más y también ser hechos para aparecer más erráticos que los cilindros de acción única.
Yo planeaba usar un tamaño más grande del alesaje (diámetro interior del cilindro) para el cilindro que eleva la caja del suelo, ya que sería levantar el peso de la caja y un pequeño diámetro de tamaño de la botella que golpea la tapa de arriba/abajo ya que sólo sería ser levantar el peso de la tapa. Sin embargo, encontré una oferta en dos que eran ambos tamaños de alesaje más grandes así que terminé con un poco más pesado deber tamaño de alesaje que necesitaba en la parte superior.

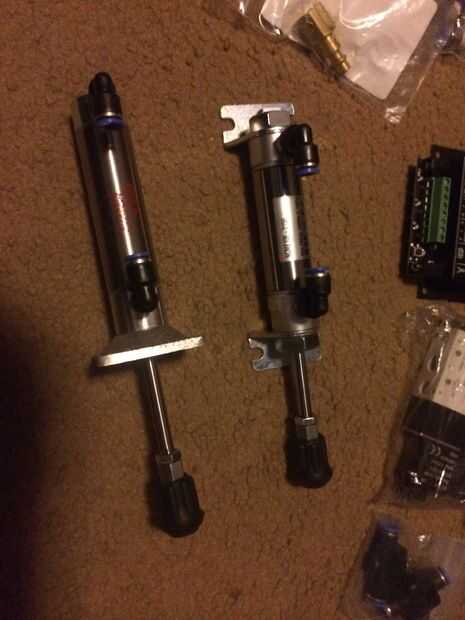

Apliqué cinta de teflón a 1/4 macho giratorio codo empujar-en conexiones y había conectado a los cilindros de aire. Os adjunto los topes barra cilindro a los extremos de los ejes del cilindro.

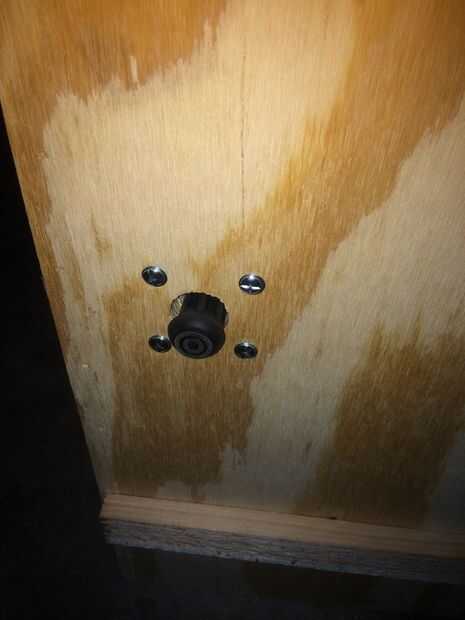

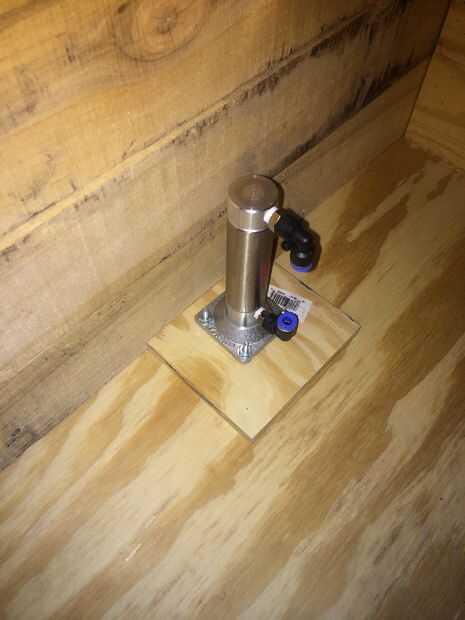

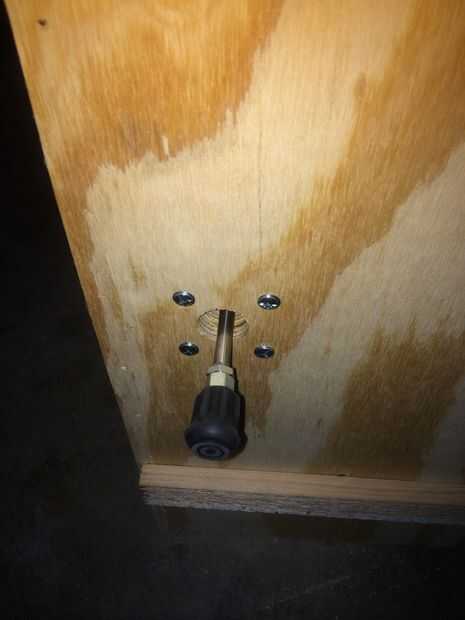

Perforé un orificio de diámetro de 1" en el centro de la planta en la parte trasera. Me corta un pequeño cuadrado de madera contrachapada y taladrar un orificio de diámetro de 1" en el medio, así. Esta obra era servir como separador y para proporcionar fuerza adicional al piso donde se coloque el cilindro. Coloqué el pedazo de espaciador en el piso para que el 1" agujeros alinean. Os adjunto un montaje de brida de cilindro al cilindro de aire. Alinearon el cilindro para que el eje de cilindro extendido abajo a través del centro del espaciador y el piso. He marcado los 4 agujeros de montaje y había perforado 4 agujeros en el espaciador y el piso. Usé 4 tornillos, 4 tornillos, 4 arandelas y 4 arandelas de bloqueo para fijar la brida de cilindro Monte el espaciador y el piso.

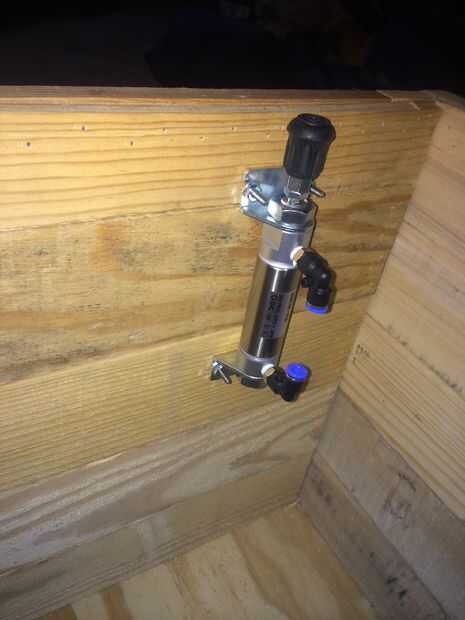

Os adjunto 2 soportes de pie de cilindro para el segundo cilindro. Se alineó el segundo cilindro en el interior pared de la derecha de la caja hacia el frente. He marcado y había perforado los agujeros. Montado el cilindro con los pernos, tuercas, arandelas y arandelas de bloqueo.
