Paso 4: Adición de aire de la tubería y desmayarse

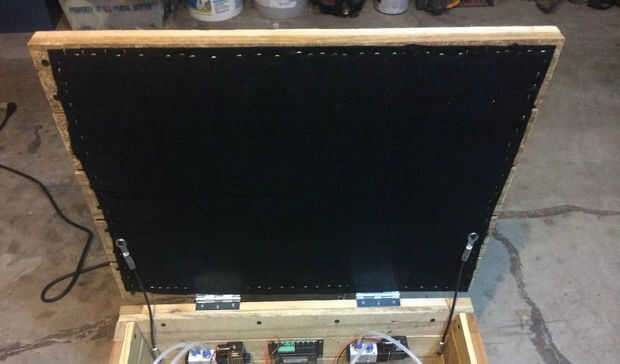

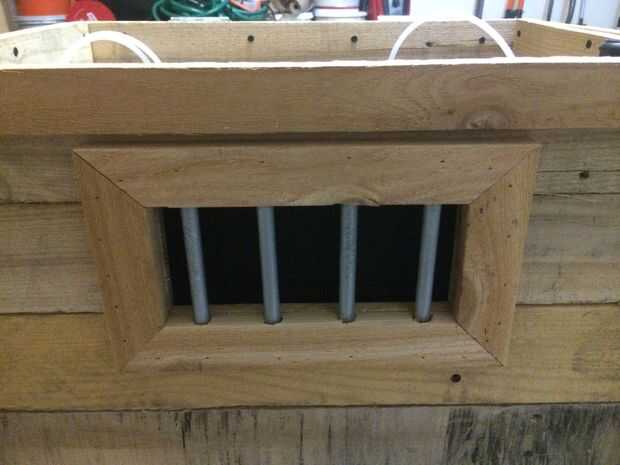

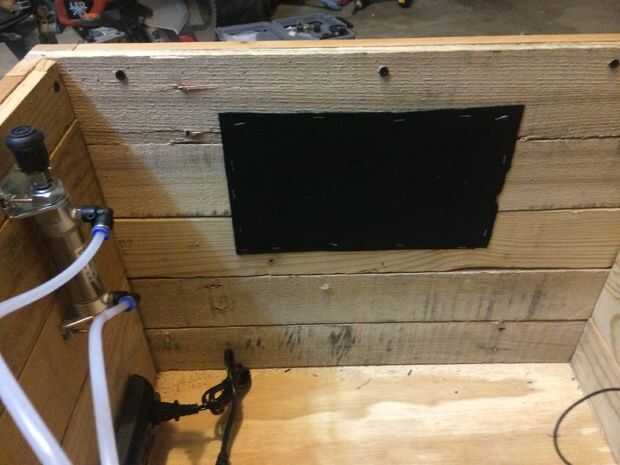

Puesto que todos los dispositivos de poder dentro de la caja tienen algún tipo de luz sobre ellos, quería negro las zonas que pueden brillar a través. Me corte 2 piezas de fieltro negro y coloca uno sobre la cárcel frente bar la apertura y el otro en la parte inferior de la tapa superior. Yo les aseguró con una pistola de grapas. También he añadido algunos soportes de cable para detener la tapa de apertura demasiado lejos.

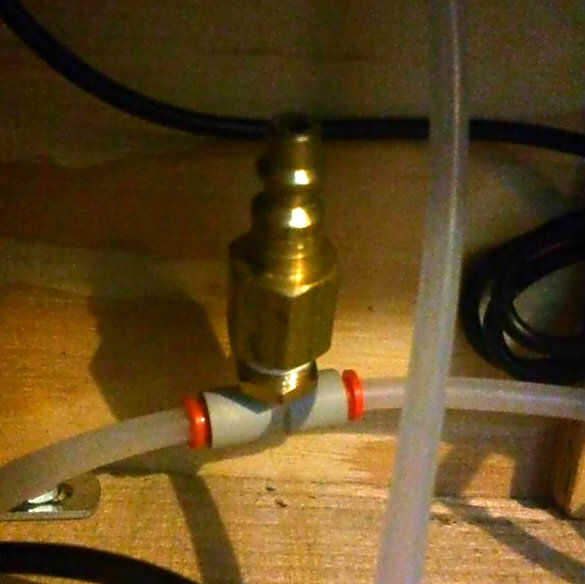

En este punto comencé a enrutamiento que 1/4 "tubo de aire. Os adjunto un te de la rama de giratorio a rápido rosca hembra conectar usando cinta de teflón en la Unión. El conector rápido será el punto de conexión de mi manguera de compresor de aire cilindro de aire. El te de la rama giratorio se conectará a cada solenoide. Cortar dos tramos de 1/4" tubería. He insertado un extremo de cada sección de la tubería en el orificio "P" de cada solenoide y funcionó los otros extremos al cada lado de la t de rama giratorio. Este suministro de aire a cada solenoide.

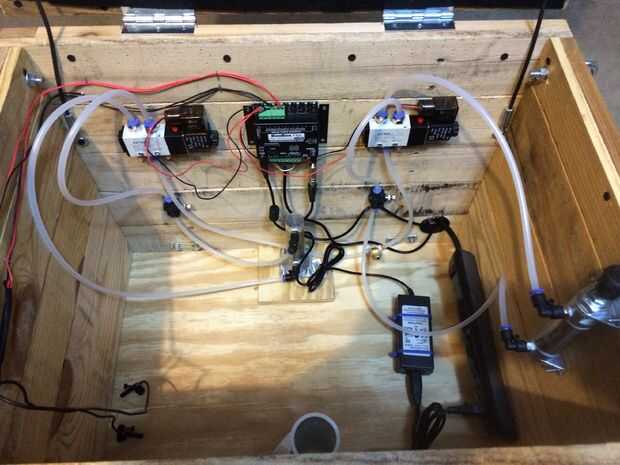

Aquí es cómo unen el tubo de aire: es el mismo para cada solenoide y el cilindro. Corte un tramo de tubo había insertado un extremo en el puerto "B" y coloca el otro extremo en una válvula de control de flujo de 1/4". Corte otra longitud del tubo y me funcionó de la válvula de control de flujo en el puerto en el cilindro de aire que se extiende el pistón (en este caso es el puerto de enfrente del final que el pistón viene de). Quería una válvula de control de flujo aquí así que podía controlar cuánta fuerza se utiliza para abrir la caja y empuje del suelo. I cortar una longitud más de tubo había insertado en el puerto "A" del solenoide y coloca el otro extremo en el otro puerto del cilindro (este puerto empuja el pistón hacia abajo dentro del cilindro). No siento que necesitaba tener una válvula de control de flujo en esta conexión pero podría ajustar cómo rápidamente se cierra la tapa y la caja cae de nuevo a la tierra si tuvo aquí una válvula de control de flujo. Otra vez, este tubo de enrutamiento es la misma para ambos tan sólo repita para el segundo conjunto de solenoide/cilindro. Ver la foto por ejemplo. Tenga en cuenta que la primera vez que corrí las mangueras lo hice mal. Tuve que tomar otra foto más adelante que muestra más cosas a la caja que no he cubierto aún.
He añadido el adaptador de CA para el Boobox Flex y zip lo ató a la planta de la caja.
