Paso 6: Nervios (cableado) y respiración (niebla)
Tomar precauciones de seguridad apropiadas al cableado. No voy a ir en profundidad en el cableado. Cualquier controlador de apoyo utilizas le dará instrucciones sobre el cableado. Cada controlador de apoyo puede diferir y estoy apenas capacitado para dar instrucción eléctrica.

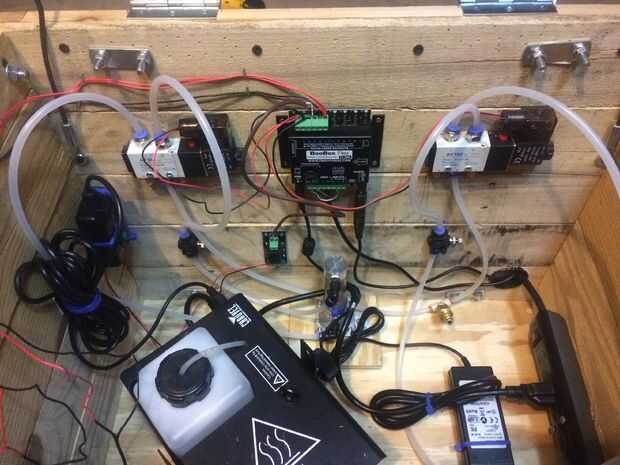

BooBox utilicé tiene 4 salidas. Ya estoy provocando 2 cilindros, una máquina de niebla y un par de luces (ojos) que usando todas las 4 salidas. Coloqué un solenoide de salida 1, el otro en la salida 2, la máquina de la niebla el 3 y el nano luz spot led luces en 4.

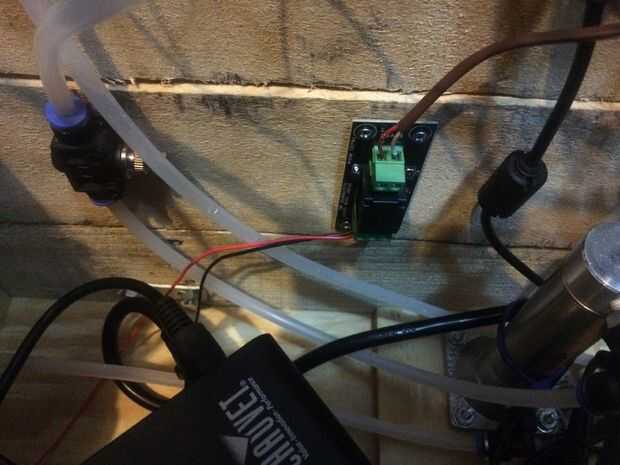

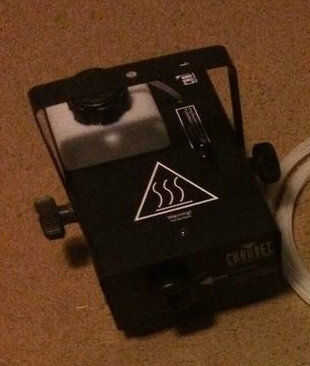

Para activar la máquina de la niebla con el BooBox tuve que hackear remoto de la máquina de la niebla y el alambre a un relé. La documentación de BooBox tenía algunas instrucciones sobre cómo hacerlo. También encontré un documento en frightprops.com que proporcionan instrucción adicional. Después de conectar el mando a distancia, agotó los cables al relé. Entonces corrí otro conjunto de cables desde el relé a la salida de BooBox 3.
Os adjunto el adaptador de CA a la BooBox.

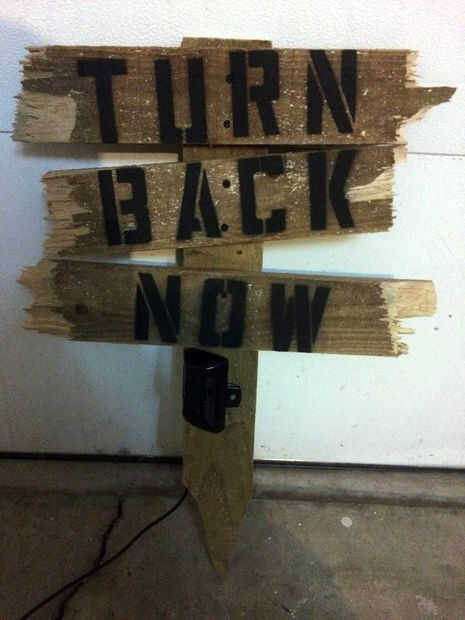

Yo estoy desencadenando el apoyo con un sensor PIR que se coloca fuera de la caja. He conectado los cables del sensor PIR a la entrada de disparador Boobox y corrió el hilo de la parte posterior de la caja para el sensor de PIR. Montara el sensor de PIR en un letrero que dice "Gire a la vuelta ahora".

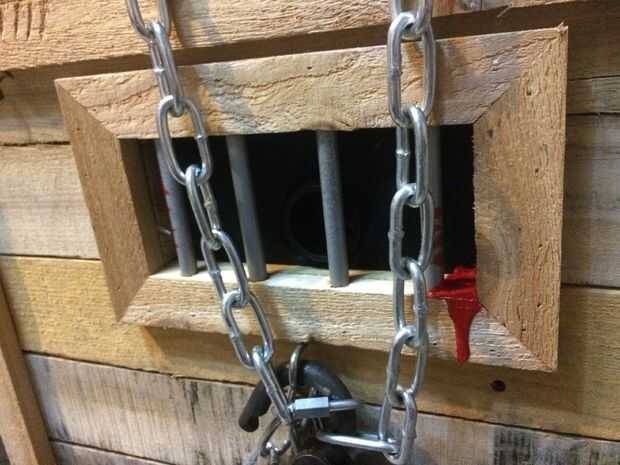

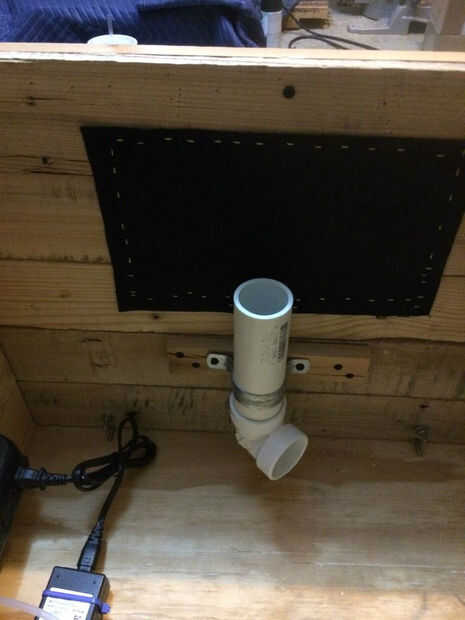

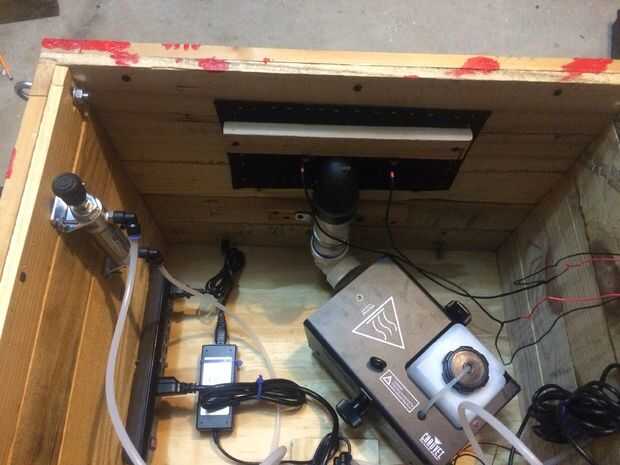

Había montado una pequeña sección de recto 1 1/2" tubo de pvc para la parte delantera de la caja con cinta de tubería. Os adjunto un codo de 90 grados en la parte inferior. Esto será el producto de la niebla y dirigirá la niebla hacia fuera las barras frente cárcel... La máquina de la niebla entonces fue montada en el piso de la caja. Puse la máquina de la niebla para que la boquilla era una pulgada lejos de la abertura de entrada de pvc. Si se coloca la boquilla en el tubo de pvc interfiere con la niebla máquinas capaces de producir correctamente la niebla. No como el resultado así que asegúrese de que usted deja una pulgada o dos de diferencia entre la boquilla y el tubo. Pintaba negro el otro codo de 90 grados y una vez que estaba seco os adjunto en la parte superior mi recta del tubo de pvc para dirigir la niebla hacia fuera de la cárcel frente bar apertura. Me corte un orificio circular en el fieltro negro y coloca el otro extremo del codo a través de él.
Una vez que se hizo aseguró la máquina de la niebla remota y cableada a la parte interior de la caja con abrazaderas de plástico. Me encontré un cable de alimentación de la máquina de la niebla a la regleta.

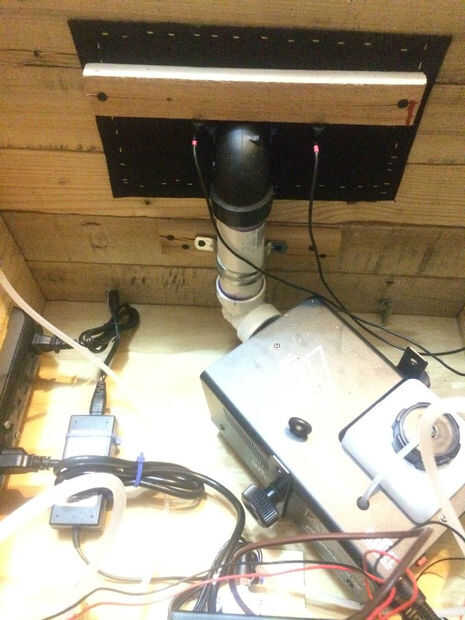

Corrí cables de la salida de BooBox 4 alrededor de la parte delantera de la caja y conectar las 2 luces rojas nano luz spot led. Había montado a un pedazo de 1 x 2 justo detrás de la cárcel la barra apertura arriba del tubo de pvc. Estos servirán como ojos rojos para la bestia. Corte un pequeño agujero en el fieltro negro de cada luz para que brillaría a través.
