Paso 3: Visualización de Feliz Halloween con una gran cantidad de LEDs
Quería ser capaz de tener al monstruo de la caja de mostrar "Feliz Halloween" cuando abrió su boca. Sin embargo, quería que el mensaje sea en grandes letras brillantes que, por desgracia, ninguna de las pantallas que tenían en mano podría lograr.
Sin embargo, tenía acceso a un montón de LEDs "amarillos" (como afirma de la caja), que están convenientemente naranja para todos los efectos prácticos. displays de 14 segmentos son una manera popular para mostrar todas las letras "Latinas" y números "Árabe occidental", así que potencialmente podría organizar los LEDs de tal manera que imitan la disposición de una pantalla de 14 segmentos.
Rápidamente me di cuenta de que LEDs individuales simplemente no ocupan el mismo espacio como la cómoda barra forma 14-segmento que muestra uso. Esto me obligó a usar pares de LEDs como una representación semi-precisa de una barra. Para mantener un cuento largo (y para llegar al punto) acabé creando una "segmento de 16" pantalla de LEDs con las barras "superiores" e "inferior" que consiste en dos pares de LEDs.

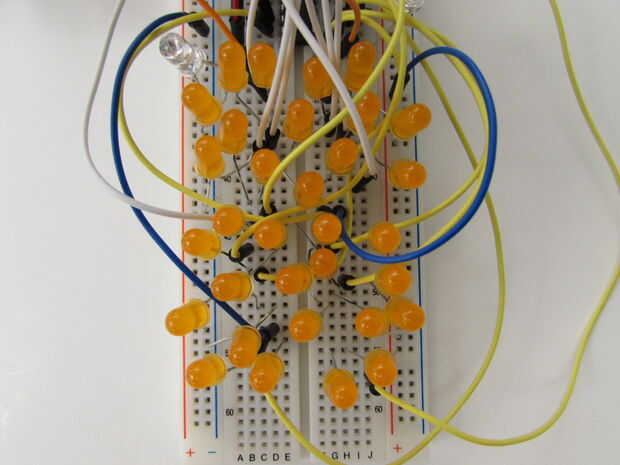

El complicado poco y cuando entra la paciencia, fue conseguir los 16 pares de LEDs organizados en el protoboard para que un solo par de LED (ya sea en serie o en paralelo) recibiría una sola entrada en sus ánodos (efectivamente reclama un nodo por sí mismos en la protoboard) y tienen sus cathode(s) conectada a tierra, mientras no se ponga en cortocircuito hacia fuera en cualquier otro LED par y mantener el display de 16 segmentos bastante compacta. Te recomiendo crear el interior del segmento 16 Mostrar primero y luego los bordes exteriores. Esto le dará el más espacio para los dedos cuando arreglando todos los pares de LEDs en la protoboard.
