Paso 4: Conseguir los LEDs para mostrar el patrón que desee
Para mostrar el patrón correcto de LEDs para imitar una carta en "Feliz Halloween", aproveché de usar registros de desplazamiento de 8 bits SIPO. Estos ICs me permiten darles una entrada de 8 bits y 8 bits mostrarse individualmente en las 8 salidas.

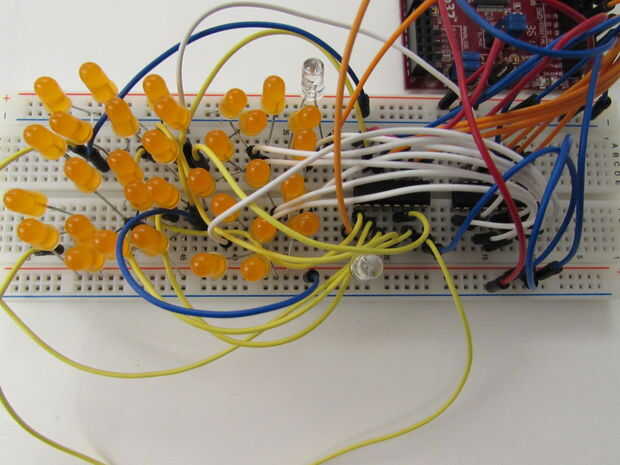

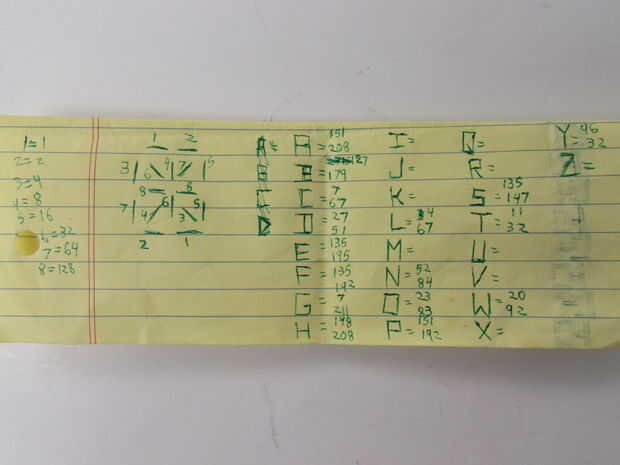

Sabiendo esto, puede asignar a los pares de LEDs en el "top" y "fondo" de la mitad de la pantalla 16 salidas individuales en los registros de dos turnos. Después de realizar estas conexiones, he averiguado qué pares de LEDs tendría que ser iluminados para mostrar la letra deseada y determinó el binario de 8 bits (y posteriormente decimal valor) necesito enviar a los registros de dos cambio para cada letra.

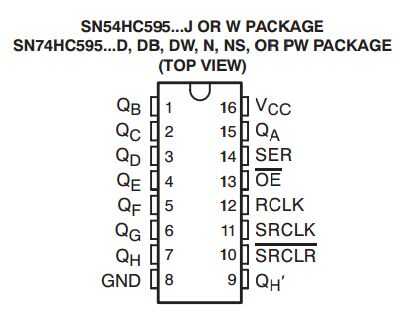

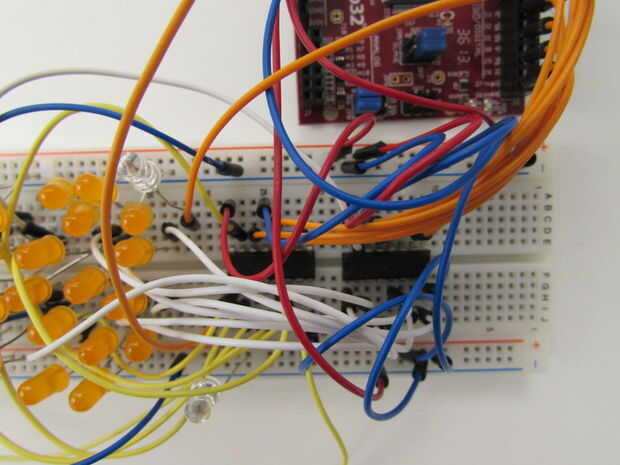

En cuanto a la conexión al microcontrolador, conecté el SER RCLK, SRCLK y SRCLR (con la barra excesiva) a digitales pines en el microcontrolador. Personalmente, utilicé pernos digitales 34, 36, 38 y 40, respectivamente, para el registro de desplazamiento a la mitad superior de la pantalla de 16 segmentos y pernos 26, 28, 30 y 32 para el registro de desplazamiento asociados con la parte inferior de la mitad de la pantalla 16.
El Vcc de ambos registros de cambio fue unida a un carril de 5V y el GND y el OE (con la barra sobre) fueron atadas a un carril de tierra. 5V fue utilizado en lugar de 3, 3V porque dos LEDs son recibir una señal de cada salida, y la caída de tensión combinada a través de los LEDs está por encima de 3, 3V (para que los LEDs no se encienden), pero por debajo de los 5V.
