Monstruo debajo de la cama (11 / 27 paso)

Paso 11: Conectores Asegúrese de

decidí hacer unos conectores para enchufar a la Arduino (en lugar de usar los cables pelados pelados).

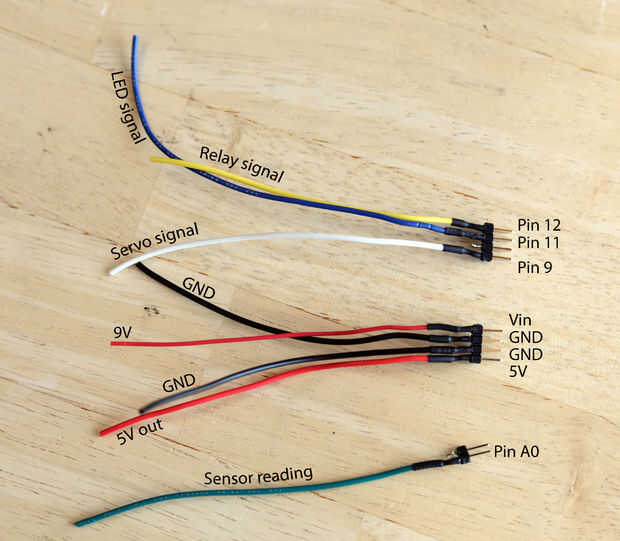

Hice cuatro de ellos:

  • cuatro clavijas de los cables de alimentación (Vin, GND - GND - tablero, 5V batería)
  • cuatro clavijas para la señal de cables (módulo de sonido, LEDs, NC, servo - pernos de 12, 11, 10, 9)
  • dos espigas para la entrada del sensor (fototransistor, NC--Pin A0, A1)
  • tres pines para el servo (GND, 5V, señal--orden puede variar según marca de servo)

Emparejar los colores de los cables que salen del tablero, así que fue fácil compensarlas hasta los de la Junta cuando yo soldado (el "extra tierra cable en el conector de alimentación va a la tierra de la batería). Originalmente usé cables bastante largos, pero estaban sucios en la caja y terminé cortándolos todo abajo a unos 2-3 pulgadas.
