Monstruo debajo de la cama (5 / 27 paso)

Paso 5: Fuera los cables de la soldadura

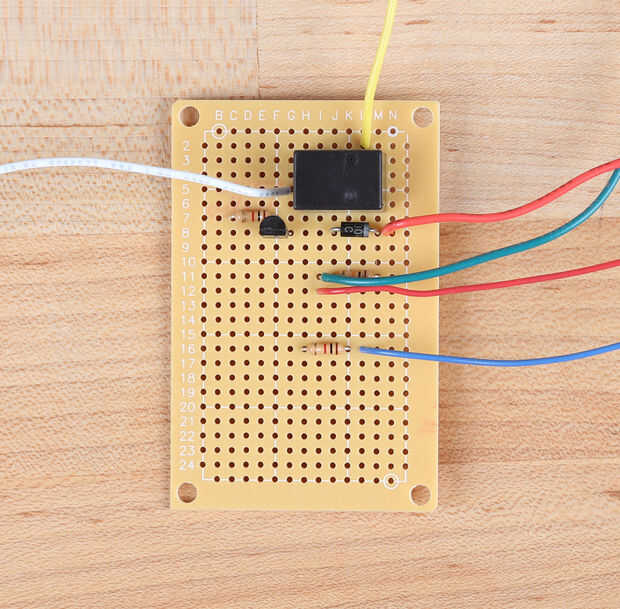

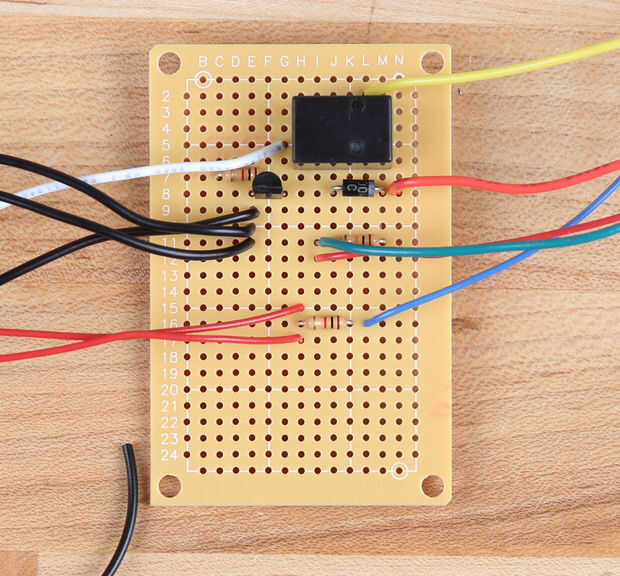

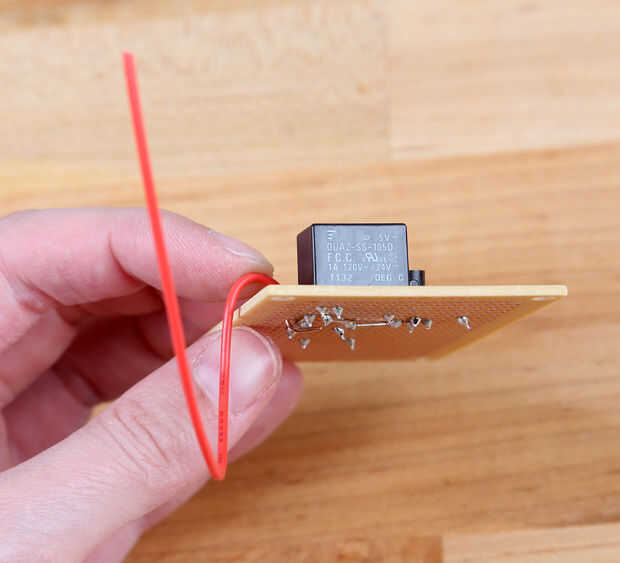

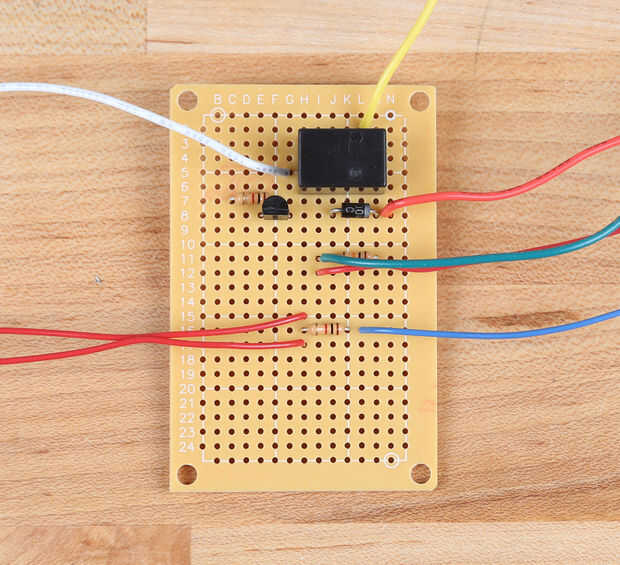

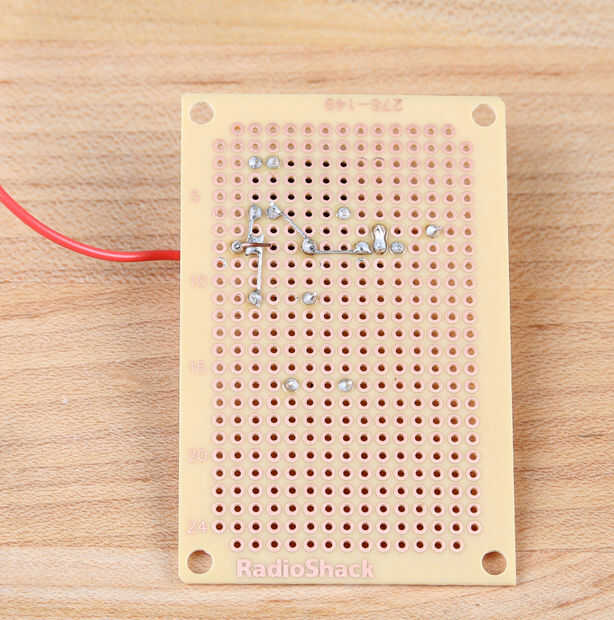

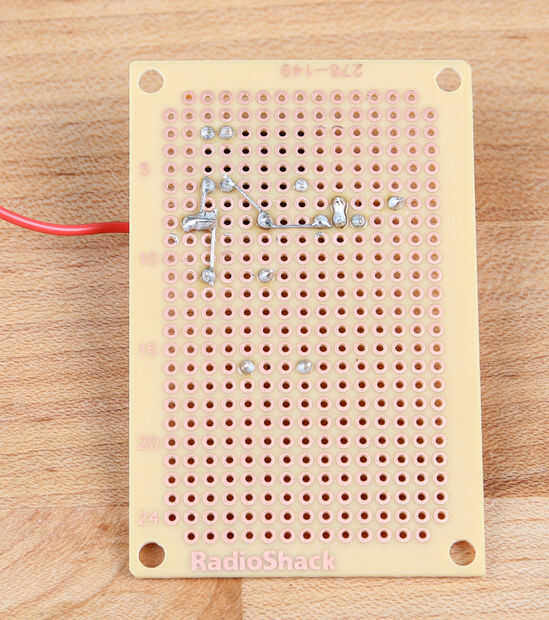

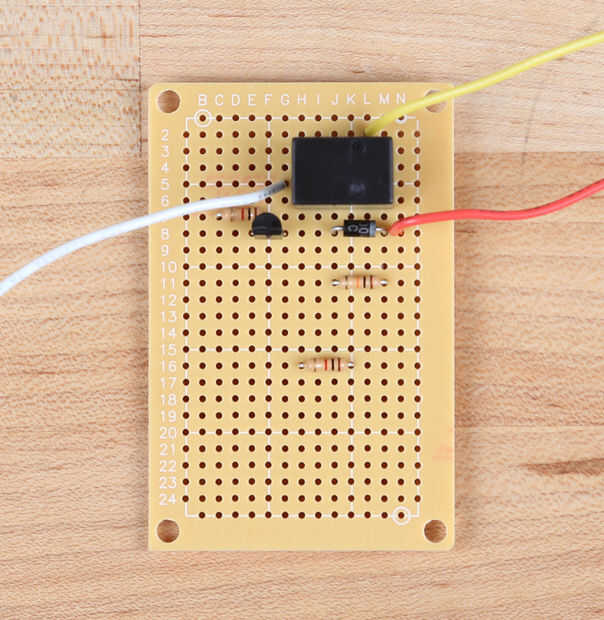

Hay un montón de cables que van a diversos componentes de la Junta. Trate de soldar en lugares que harán fácil organizar los componentes en el cuadro de más adelante. Terminé con:

  • cinco hilos GND
  • un cable de 5V (para conseguir el poder a la Junta)
  • un cable para conectar el fototransistor a la Arduino
  • un cable desde el tablero para el fototransistor
  • dos cables para conectar el relé para el módulo de sonido
  • dos cables desde el tablero a los LEDs
  • cable de señal a los LEDs de la Arduino
  • alambre de una sola señal para conducir el Relais de la Arduino
  • cable de uno señal para manejar el servo de la Arduino

Coordinación de color era muy útil aquí - Mantenga todos los cables GND negro, cables de red, etc. para facilitar futuros pasos.

(Terminé agregando algunos de estos cables, razón por la cual ellos no están en las fotos)
