Paso 1: preparación
Lo puño está recogiendo el material y los circuitos
para el esquema básico de driver ZVS se pueden obtenerlo desde google u otro en estos foro, su básicamente a circuitos simples con requieren algunas piezas
OFERTA

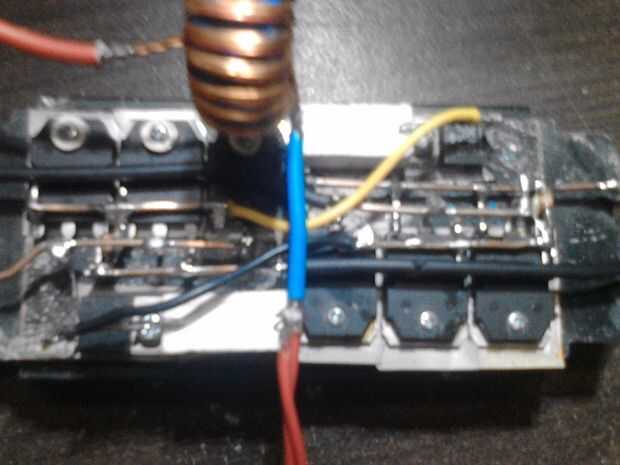

1. MOSFET (TOSHIBA 2SK4107)
Aquí estoy usando el desecho del FET que vino de mi máquina soldadora MMA roto y es una TOSHIBA 2SK4107 que según el la hoja de datos que es capaz de suministrar 60AMP del pulso.
Estoy usando estos FET ya que forma los IRF250/260 a caro de comprar aquí y tiene un montón de basura aquí:) así que no hay punto de gastar el dinero si puedo conseguirlo gratis
Estoy usando 3 FET de cada Chanel y basado en la hoja de datos puede manejar 180AMP de pulso por Chanel (bastante masivo para la tarea)
También puede experimentar al utilizar el otro tipo de FET.
2. rápida diodo (RHRP1560)
También estas piezas provenían de la basura, he encontrado en la fuente de alimentación de la conmutación y es una RHRP1560 que de la hoja de datos se trata de un diodo de 200V nominal 15 A, 400 V - 600 V,
También puede experimentar al utilizar el otro tipo de diodo, pero asegúrese de que al menos es un diodo rápido.
3. resistencia (470R / 5W)
Estoy usando 470R potencia 5W ya que estos también lo es tener a la mano (por supuesto también vinieron de la mi basura Colección :)
Estos también se usa para limitar la entrada de voltaje a la puerta
4. diodo ZENER (1 Watt / 19V)
Aquí estoy usando 19V en vez de 12V del zener para limitar la tensión que a través de la puerta del mosfet (quiero algo enorme en su lugar :)
5. RESISTENCIA (10K)
Usted puede utilizar cualquier 10K de la resistencia
SIGUIENTE paso es enrollar la bobina
6. condensador
Estoy usando 470n 400V que vino también de fuente de alimentación de PC
Puede utilizar más valor para un mejor rendimiento, pero nota no usar el electrolito ya que puede soplado
7. TIEMPO DE RETORNO
Usando cualquier flyback del TV / tubo del Monitor va a estar bien, buscar en google o en estas web para fácil encontrar el perno de bobina de tierra de alta tensión.
