Paso 3: Paso 3: la electrónica

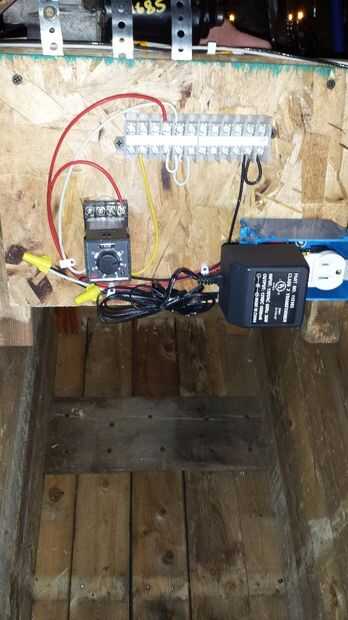

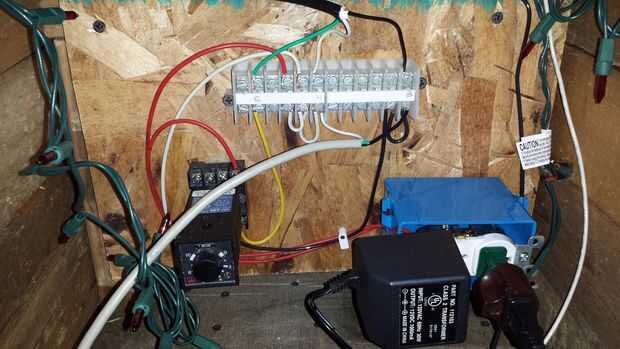

El circuito está conectado a una pieza de contrachapado que se atornilla a una estructura de 2 x 4. La idea es que se puede quitar todo. He intentado hacer todo modular.
La caja es alimentada por CA de 120 voltios y caminó hasta 12 voltios.
La caja funciona como sigue:
1. una persona camina delante de la caja y pone en marcha el detector de movimiento. El sensor se monta en el exterior de la caja en una caja de tomacorriente.
2. el sensor de movimiento permanecerán y continuar completar el circuito hasta que ya no ve movimiento.

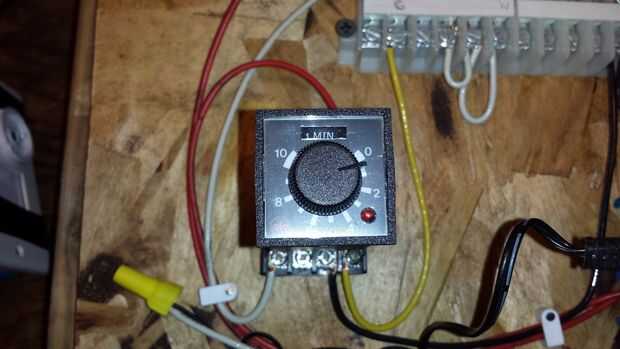

3. quiero que el cuadro se apague después de 5 segundos. Quiero el truco o el tratamiento a ser sorprendido. También quiero que el cuadro de reajuste para que el próximo grupo a. Porque el sensor de movimiento sería mantener el cuadro de abrir y cerrar todo el tiempo, he añadido un segundo temporizador que se abre el circuito después de 5 segundos. Se restablecerá después de que el sensor de movimiento ya no ve movimiento. Están conectados en serie para ello. El sensor de movimiento se restablece después de cerca de 42-47 segundos de ningún movimiento.
4. el tomacorriente está energizado durante 5 segundos que el temporizador está activo.
