Paso 17: Prueba de + 5VDC
Para asegurarse de que no se hicieron errores, aplicar al menos 12VDC pero menos 36VDC a TB5 marcados + y -.

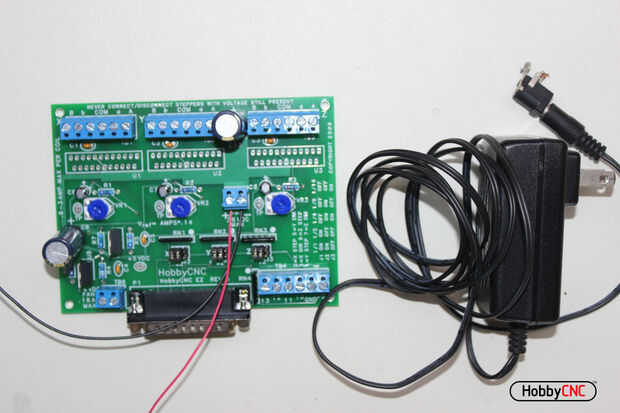

Encontrar una vieja energía 'fuente' de la fuente (primera imagen) o un banco de alimentación y jury-rig a la Junta para esta prueba. Tenga cuidado para asegurar la polaridad correcta a la Junta.

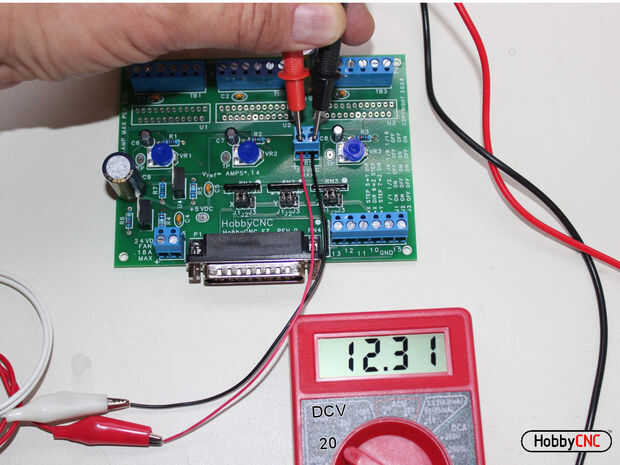

Verifique que el voltaje de la prueba apropiado y polaridad a TB5 (imagen 2). Sí, este es uno de los metros de voltios de carga de puerto "Gratis con cualquier compra". Es perfecto para este proyecto y el costo no puede ser vencido. En este ejemplo, el metro se encuentra a 20 en la sección DCV.

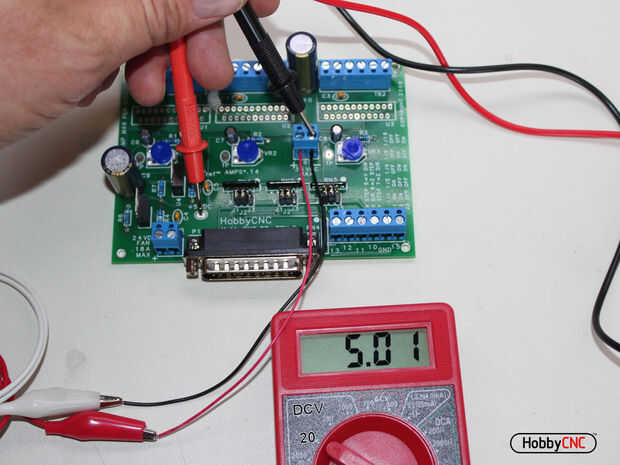

Con un voltímetro Verifique eso + 5.0VDC a 5.2Vcd está presente en el botón con la etiqueta + 5VDC. Los toques de plomo negro prueba el "-" en TB5 (última imagen). Si no, revisar todos los pasos anteriores y corregirlos.
Falta para asegurar que + 5.0VDC-+ 5.2Vcd está presente se FUNDIRÁ los chips de controlador! (Control U4, R5 y R7 el + voltaje de 5VDC. Estos son los primeros elementos para comprobar si falla la prueba!) No ir más lejos hasta + 5VDC se logra con esta prueba.
