Monta la instrucción de Geeetech acrílico Prusa I3 Pro C (9 / 28 paso)

Paso 9: Montaje Y - eje Z

1 marco de X X-Z

X M3 tornillo 4 x 20

4 x tuerca M3

Paso 1. Llevó a cabo

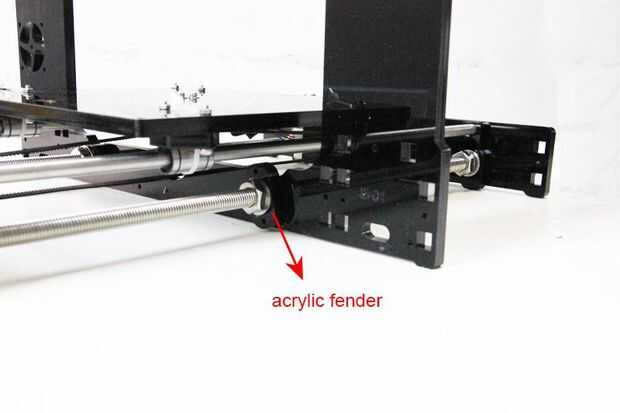

vertical el marco principal es después de las arandelas de defensa acrílico sobre las varillas roscadas. Aquí usted puede utilizar el panel A2 como referencia para medir la distancia A1 y A12 (la placa posterior).

Step2. Tornillo para arriba
el marco principal para la defensa de acrílico con M3 x 20 tornillos.

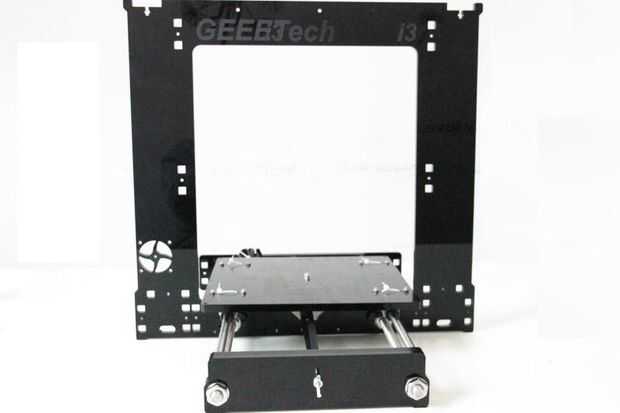

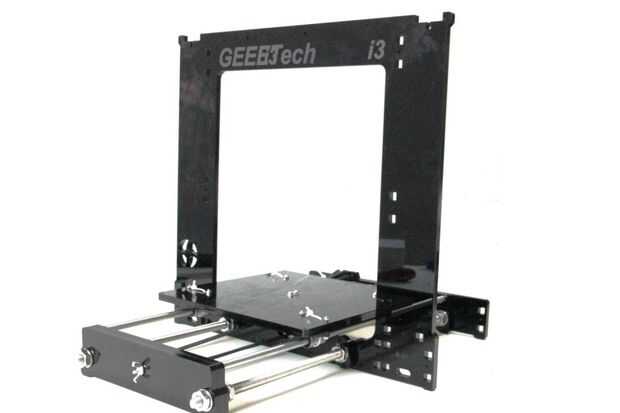

Paso 3. Atornille el tornillo M10 en la varilla roscada del eje y. Se puede ver el cuadro acabado.
