Monta la instrucción de Geeetech acrílico Prusa I3 Pro C (17 / 28 paso)

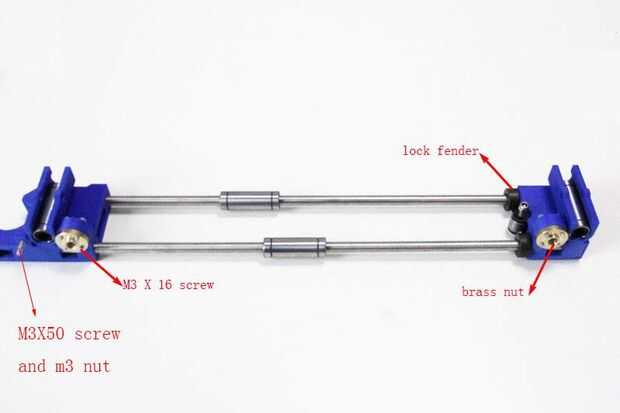

Paso 17: Montar las barras de eje x y los dos extremos

2 x tuerca de bronce

8 X 16 M3x tornillo

1 X M3x50 tornillo

1 X M3 tuerca

2 x anillo de fijación de tornillo

Paso 1.
Enrosque el anillo de fijación del tornillo a ambas barras respectivamente. Tornillo para arriba

Step2. Enrosque las dos varillas en los dos extremos del eje x.

Paso 3. Montar la tuerca de latón en ambos extremos con M3 tornillos 4 x 16 para cada uno.

Paso4. Fijar el tornillo M3x 5 en el extremo izquierdo. (Esto es para el tope Y)
