Paso 23: Monto la correa del eje x
1 x correa dentada
2 X amarra

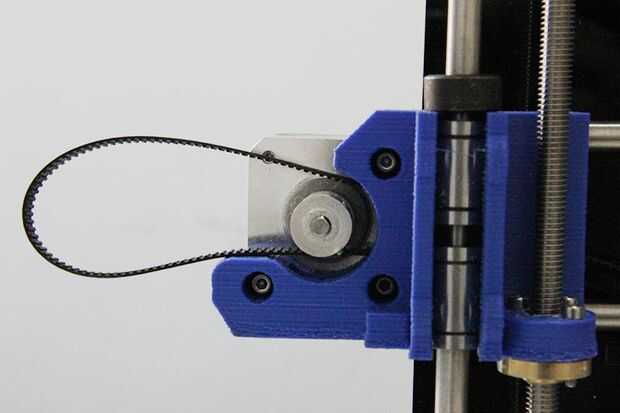

Paso 1. Hilo de rosca
el cinturón alrededor de la polea en el extremo del motor.
(* Los dos rodamientos lineales en la imagen deben ser más largo, por favor ignorarlo)
Step2. Otra
extremo de la correa debe ser enhebrada por el titular de la cinta en el extremo derecho del eje x.
(El titular de la cinta en la imagen es diferente de la tuya, no te preocupes, está bien para que comprendas)

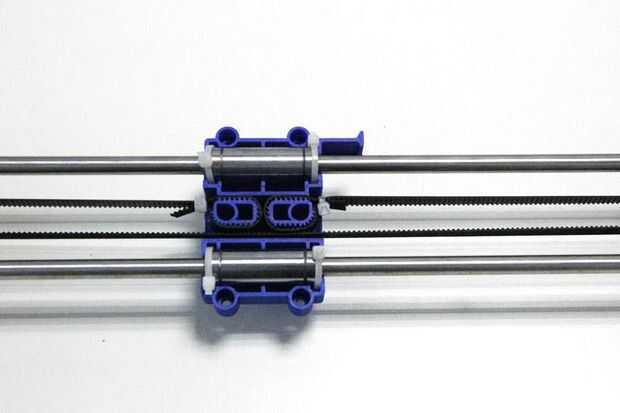

Paso 3.
Inserte la correa en la ranura.
* Preste atención a la malla del diente de la correa y en el soporte. Atar ambos extremos firmemente. (Este soporte puede ser un poco diferente a los suyos, pero no importa)
En este paso, cuando conecte el segundo lado de la correa dentada para el eje x, h que puede no calcular con precisión la longitud de la correa todo hasta la etapa de eje z se ha montado. Así, por favor no se apresure a cortar la correa extra, necesita volver a ajustar más adelante después de que se ha montado el eje z.
