Paso 24: Montar los ejes X-Z.
2 acopladores de X
2 X L322 varilla roscada

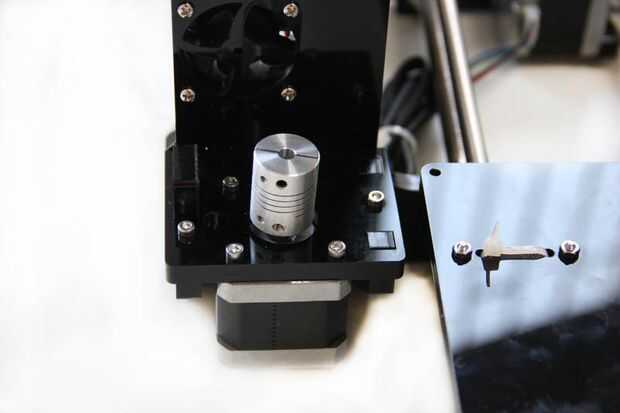

Paso 1. Fijar la
dos acoplamientos en ambos de la varilla roscada. Y enchufe del motor.
* La abertura de los acoplamientos de la mente, la apertura más grande debe ser conectada a las varillas roscadas.

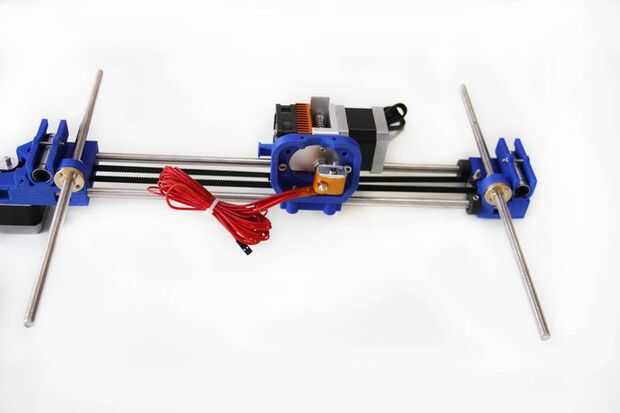

Step2. Hilo de rosca
las varillas roscadas del eje de Z a través de las tuercas de latón. Sería más fácil hacerlo ahora. Mantenga el extremo del eje X al ras.
(Ignore la extrusora MK8 en este cuadro, si usted se muda a este paso, por favor enviarme una imagen de la derecha con el estirador doble, gracias.)

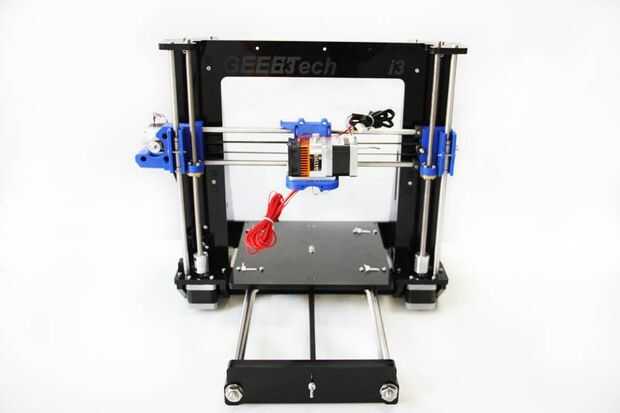

Paso 3. Poner el
eje montado sobre el eje z. Luego deslice la varilla lisa rodamientos lineales.
(Ignore la extrusora MK8 en este cuadro, si usted se muda a este paso, por favor enviarme una imagen de la derecha con el estirador doble, gracias).

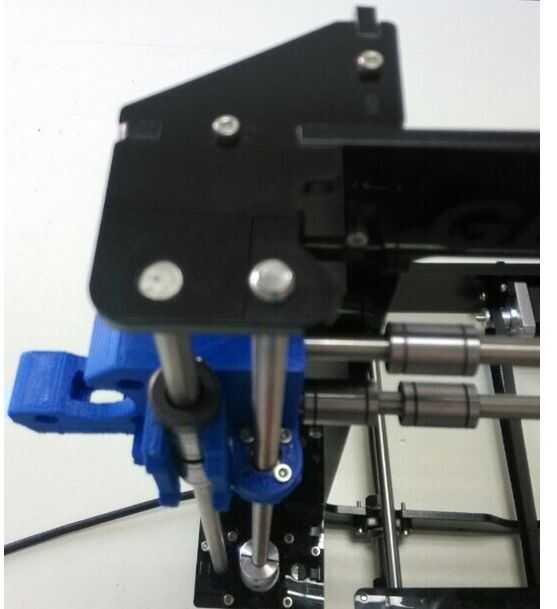

Paso4.
Montar el soporte superior del eje z.
2 X eje superior Monte
4 X 16 M3x tornillo
4 x tuerca cuadrada M3
