Monta la instrucción de Geeetech acrílico Prusa I3 Pro C (26 / 28 paso)

Paso 26: Instale los topes.

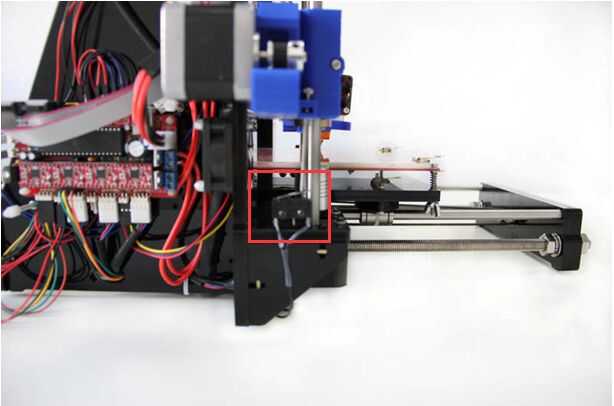

Paso 1 final de carrera del eje x

1 X tope

2 X M2.5 X 12 tornillo

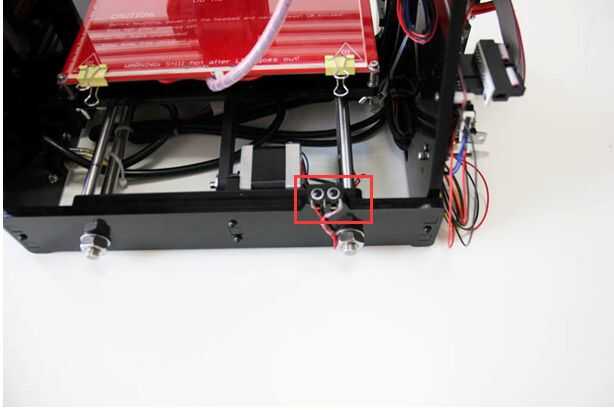

Step2. Tope de eje y

1 X tope

2 X M2.5 X 16 tornillo

2 x tuerca hexagonal M2.5

Nota:
no hay ningún "+" y "-" para topes, así que no hay diferencia para los cables.

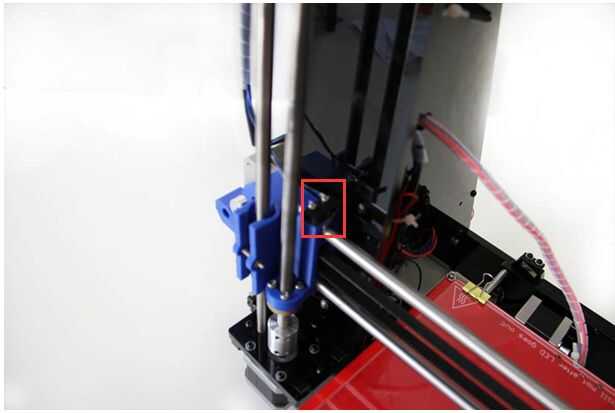

Paso 3. Tope de eje z

1 X tope

2 M X 3 X 16 tornillo

Tuerca M 3 X 2

Aquí, usted puede
necesidad de utilizar una fuerza de broca taladrar el tornillo en el tope.
