Monta la instrucción de Geeetech acrílico Prusa I3 Pro C (3 / 28 paso)

Paso 3: Montar las 2 varillas roscadas.

2 varilla roscada de M10 X

2 X Y placa de placa de conexión

6 x arandela M8

8 x arandela M10

8 x tuerca M10

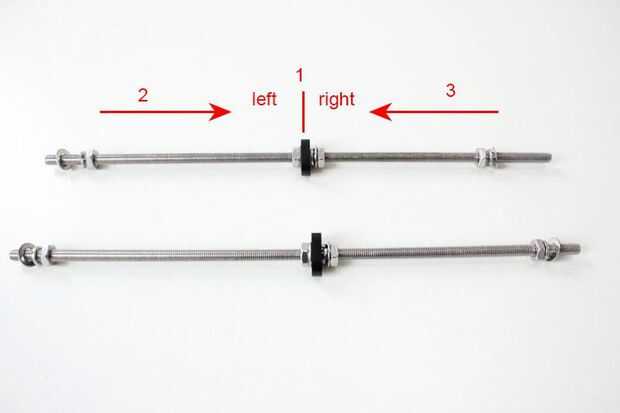

Enrosque las tuercas de
y las arandelas en el M10 dos varillas roscadas por separado. La orden debe ser:

1) hilo de rosca del guardabarros y acrílico (placa Y placa de conexión) en el centro.

2) hilo de rosca de la M10 arandela > arandela M8 > tuerca M10 > tuerca M10 > M10 arandela de la izquierda

3) hilo de rosca theM10 arandela < M8 arandela < tuerca M10 < tuerca M10 < M8 arandela < M10 arandela a la derecha
