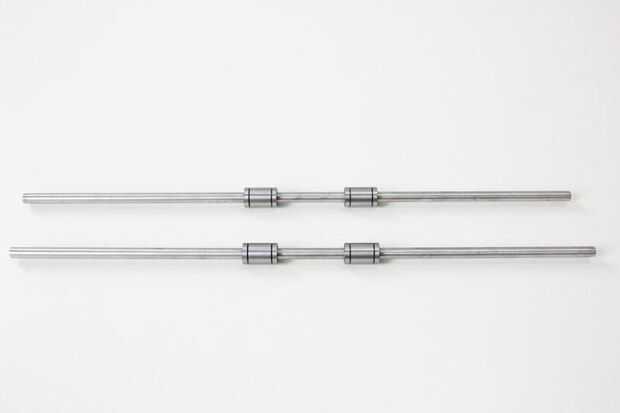

Paso 4: Montar las 2 barras lisas
2 X M8 lisa barra
Rodamientos lineales de LM8UU X 4
Diapositiva 2 rodamientos de cada varilla lisa. Antes de
diapositiva los rodamientos por favor asegúrese de que estén limpios.

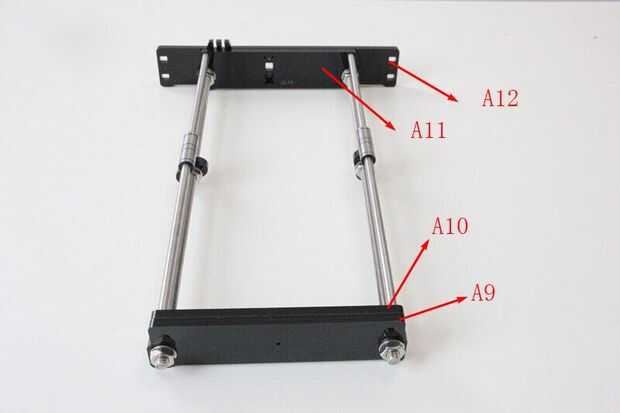

1.2. adjuntar la parte delantera y posterior de las placas de soporte de acrílico de las barras.
2 x placa de acrílico (delantero)
2 x placa de acrílico (parte posterior)
4 x M10 arandela
4 x tuerca M10
Paso 1. Deslice el
barras en la placa de acrílico; Ajuste la longitud de modo que las barras lisas calcen bien entre el delantero y pieza trasera.
Step2. Tornillo de la placa y arandela M10 tuerca M10 y de barras.
* Consejos: el eje y debe ser un rectángulo,
las barras en ambos lados deben ser paralela, así que es la placa delantera y trasera. De lo contrario causará obstrucción de la cinta más adelante. Puede utilizar un calibrador Digital para medir.
