Monta la instrucción de Geeetech acrílico Prusa I3 Pro C (5 / 28 paso)

Paso 5: Montar la polea Y

Rodamiento de bolitas de 2 x 624ZZ

1 x soporte de rodamiento

1 tornillo X M3x 20

1 tuerca de mariposa de X M3

1 X M4x25 tornillo

1 X M4 Tuerca

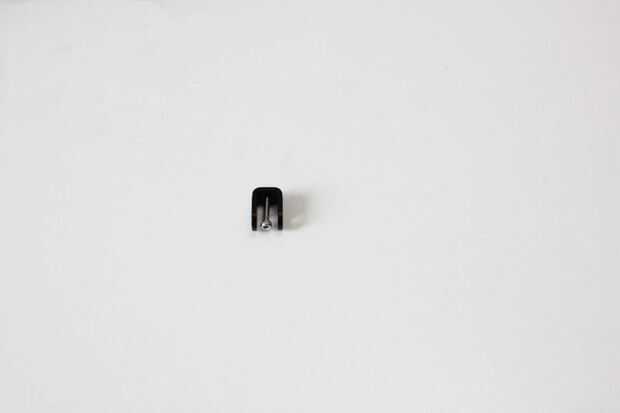

STEP1.Thread el M3 x 20 tornillo a través del soporte de cojinete.

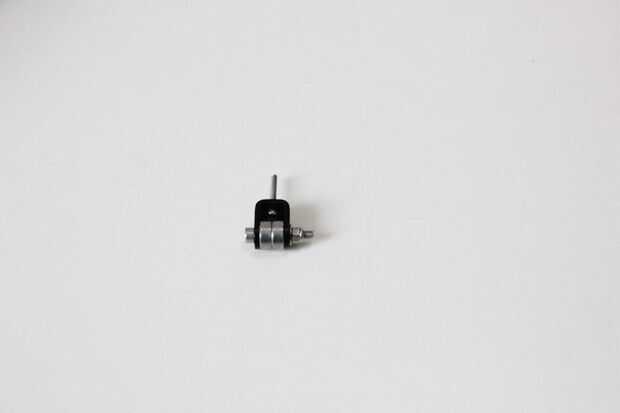

Step2. Poner el M4 x25 tornillo a través de la
agujeros con los dos rodamientos de 624ZZ en el medio. Fije el otro extremo con una tuerca M4. Puede que necesite una llave para apretar la tuerca de bloqueo.

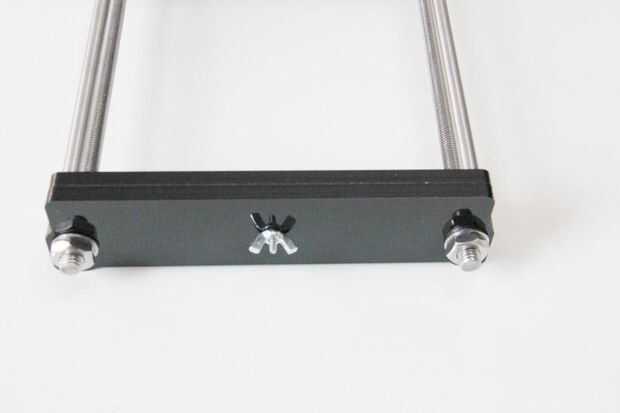

Paso 3. Monte el soporte del cojinete montado
sobre las placas de soporte frontal. Y el tornillo con una tuerca mariposa.

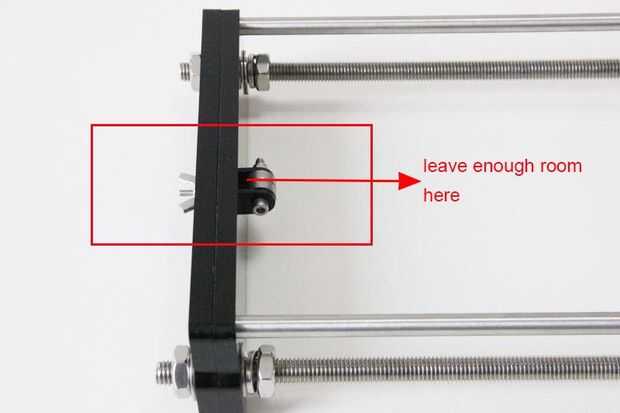

* Por favor, deje suficiente espacio para que la banda entre el rodamiento y el tornillo.
