Paso 7: Construir la plataforma de impresión
1 X Y soporte de plataformas
4 x bloque del cojinete Y
1 X correa de Y montaje
4 X amarra
2 X M3x 10 tornillo
8 X 20 M3x tornillo
8 x tuerca M3
Paso 1. Montaje de la

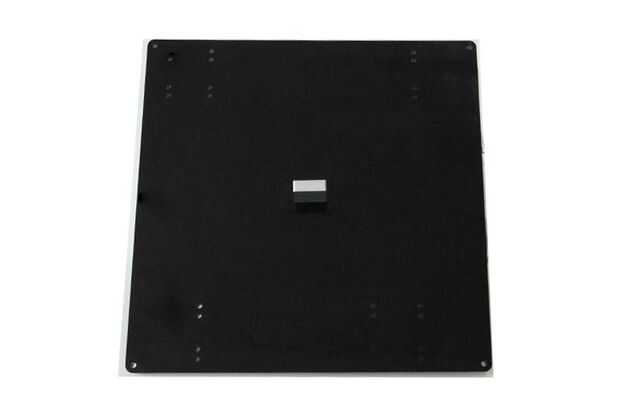

montaje de la correa en la parte inferior de la plataforma con 2 M3 x 10 tornillos.
Step2. Montaje de la

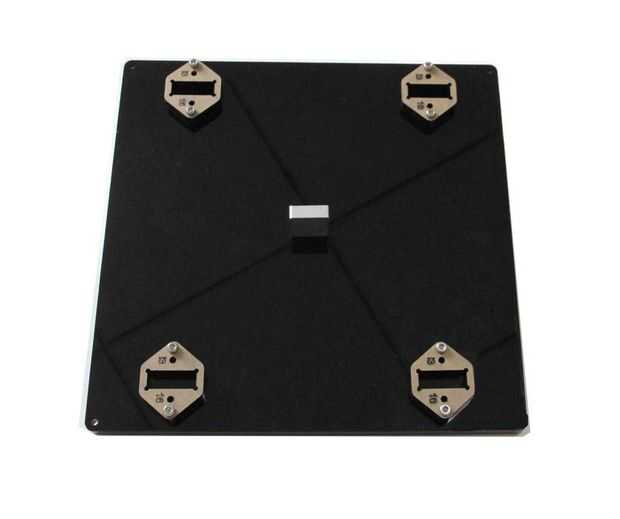

4 rodamientos de bloques en la plataforma con M3 x 20 tornillos en el mismo lado con el correa de montaje. Tornillo con tuercas M3.
Paso 3. Obtener la

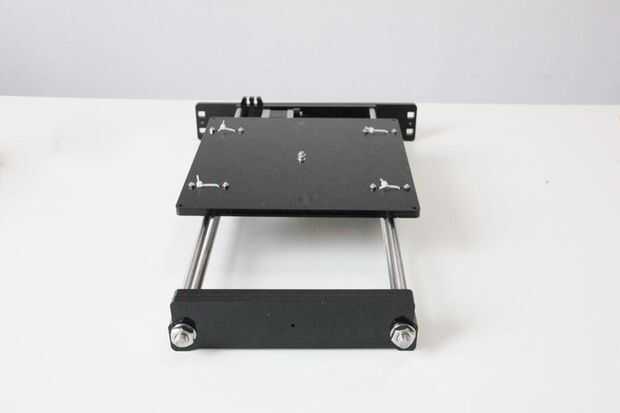

construir placa plataforma zip-atada a los 4 Cojinetes lineales de Y - eje.

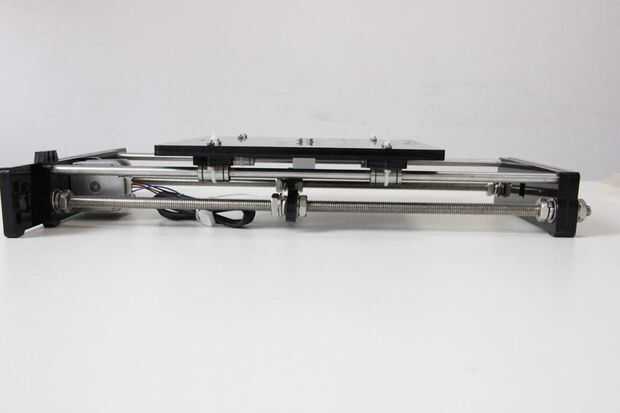

* El montaje de la correa y las defensas se encuentran bajo la plataforma.
