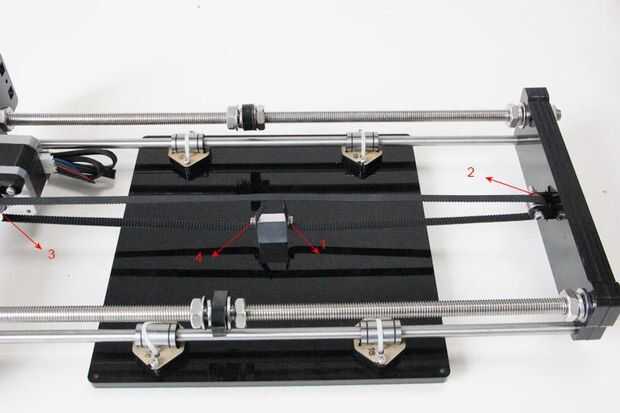

Paso 8: Montaje de la Y-correa del eje.
1 X correa
2 X M3 x 10 tornillo
2 x arandela M3
Paso 1. Perfore un agujero en un extremo de la correa (el agujero puede ser como el diámetro del tornillo M3, de dejar suficiente margen)
Step2. Fijar la cinta en un lado de la correa-montaje con un M3 x 10 tornillo y arandela.
Paso 3. La correa alrededor de la polea en el motor y la polea Y del hilo de rosca.
Paso4. Taladro un
agujero en el otro extremo de la correa y fijarlo en el cinturón-montaje con un M3 x 10 tornillo y arandela M3.
* Consejos:
1. antes de perforar el segundo orificio, asegúrese de tirar de la correa firmemente para asegurarse de encontrar la ubicación apropiada del agujero para un cinturón apretado, si es demasiado flojo, dificultarán el movimiento de la plataforma de impresión.
2. Afloje la tuerca de ala intermedia Y al apretar la correa sobre el montaje de la correa Y [no. 67] para asegurar la correa al bloque más fácil. Asegúrese de apretar la tuerca de ala totalmente una vez hecho.
