Paso 4: hacer 123D
Abrir Make 123D e importar el modelo
Crear un nuevo material en la Configuración de fabricación.
Establecer su material
-longitud
-anchura
-espesor * verificar el espesor con pinzas difital, mi aglomerado 0,25"(1/4") realmente mide 0,20"
-diámetro de la herramienta
Golpe realizado
Tamaño del objeto
Asegúrese de que escala uniforme es seleccionado y la longitud, anchura o altura deseada la pieza a ser.
Bajo la Técnica de construcción Desplácese por las opciones de corte diferentes
Para la cabeza de los ciervos, seleccioné rebanadas apiladas
Dirección de segmento
Cambiar la dirección de segmento haciendo clic en el eje desea girar y arrastrar hasta el ángulo deseado.
Para la cabeza de venado, girado 90 grados
Modificar la forma
Puede ahuecar su objeto para guardar material, haz clic en el hueco y utilizar la barra de min-max para ajustar el hueco cómo usted lo desea.
Para la cabeza de los ciervos, hueco de cerca de 75%

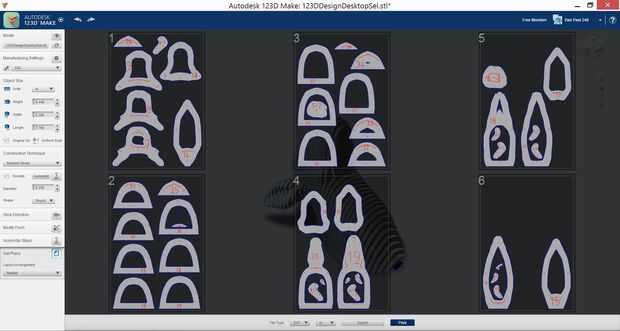

Haz planes
Cambio simple anidada bajo acuerdo de distribución
Con esa información hacer 123D es capaz de darle los planos de corte diferentes con un simple clic.
Una vez listo se puede exportar a DXF para corte CNC.
O
Exportar a .pdf e imprimir los planos con su conjunto material como 8.5x11, usar los planes como guías para jigsaw/Sierra de cinta
