Paso 5: CamBam
Abrir DXF archivo en CamBestoy
Destacar el dibujo y haga clic derecho - editar - unir - unirse a establecer tolerancia a 0.1
La tolerancia de la combinación hace más fácil trabajar con las líneas polivinílico

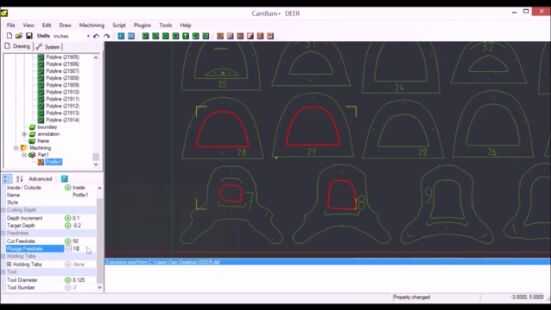

Seleccione las líneas polivinílico interno y crear una trayectoria de herramienta de perfil
General
Corte interior (dentro o fuera de línea de poli)
Profundidad de corte
Incremento de 0.10 (entrar en profundidad de cada pasada como un número positivo)
Profundidad -0,20 (entrar en profundidad del material como un número negativo)
* verificar el espesor con pinzas difital, mi aglomerado 0,25"(1/4") realmente mide 0,20"
Velocidad de avance
Cortar 50 (velocidad de corte)
Sumergirse 10 (velocidad de penetración)
Celebración de pestañas
Fichas auto
Herramienta
Diámetro 0.125
-------------------------------------------------------------------------------------------------------------
Seleccione las líneas polivinílico externo como una trayectoria de herramienta de diferentes perfiles
General
Corte exterior
.. .el resto es lo mismo que nuestro interior corte
-------------------------------------------------------------------------------------------------------------
Haga clic derecho - mecanizado - generar trayectorias de herramienta
Esto mostrará la trayectoria de la herramienta, asegúrese de que es un corte donde se supone que seleccionando Mostrar corte ancho bajo vista
Haga clic derecho - mecanizado - g código
Guarde el archivo .nc para cortar en su CNC
