Montaje de cámara de PVC Fig Rig (1 / 1 paso)

Paso 1:

Corte

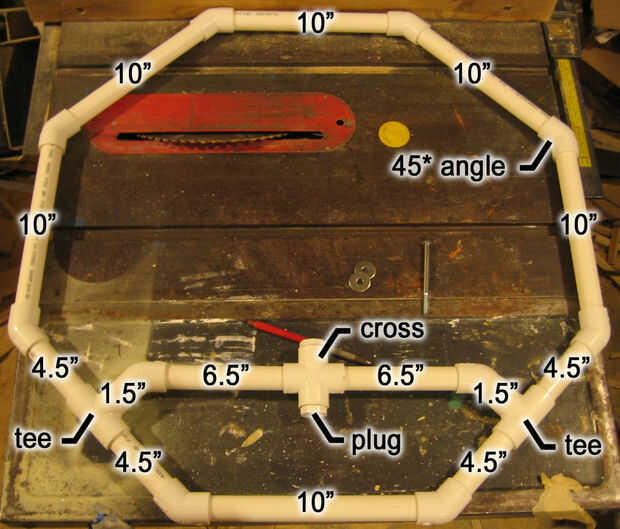

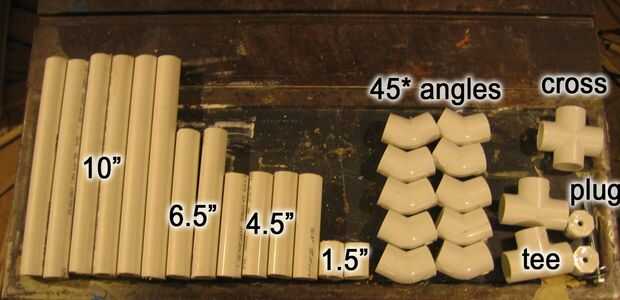

Corte el tubo de PVC de 3/4" en longitudes a continuación y en la imagen adjunta. Use una sierra de mesa o sierra para metales.

Corte (6) 10" longitudes del tubo de PVC para formar el perímetro del marco.
Corte (4) 4.5" longitudes del tubo de PVC en forma de marco en ' t ' conectores.

Cortar (2) 6.5" tiras de PVC para formar la barra transversal.

Corte (2) longitudes de 1.5" para formar la t barra transversal a 45 conexiones de marco.

Taladro

Perfore un orificio de 1/4" en cada tapón de PVC. Se ejecutará el perno hexagonal a través del tapón inferior y el tapón superior después del montaje final. Con las dos arandelas en la cabeza del perno, el perno es apenas suficiente para sobresalir a través del tapón superior de PVC, y cuando desliza el tapón inferior golpea el tubo de PVC de fondo y no caerse.

Premontar

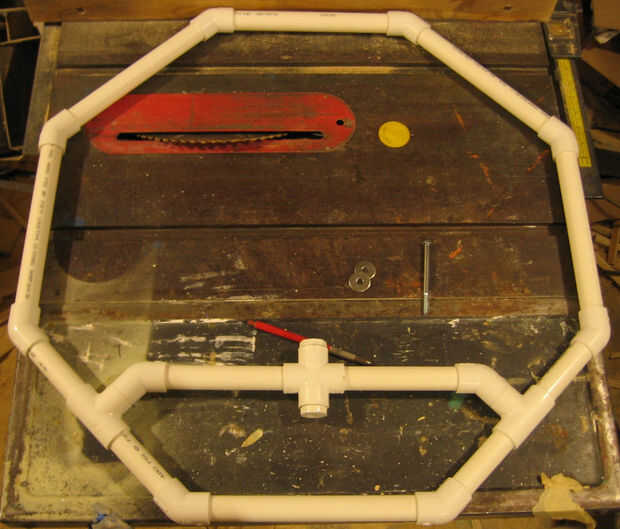

Antes de empezar a pegar, conecte todo como ves en la cola de sin imagen. Esta es la prueba de ajuste para asegurarse de que usted corte la longitud correcta y todo encaja. Si estás contento con la prueba de ajuste, proceder al montaje final.

Pegamento

Puede utilizar pegamento para PVC o super pegamento para las conexiones de deslizamiento. He utilizado pegamento. Montar sobre una superficie plana. Si no utiliza una superficie plana, algunas de las conexiones pueden ser torcido. Secó el pegamento dentro de los conectores para evitar filtraciones de pegamento en las articulaciones que ocurre si el pegamento se aplica a la tubería. El tubo de PVC se deslice completamente en las conexiones con una cantidad moderada de fuerza. Utilizar la superficie plana para asegurar las conexiones no son torcidas.

Pintura

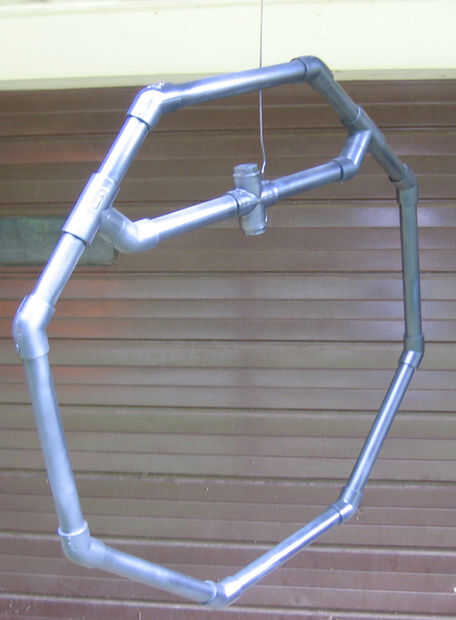

Lija la cosa entera con papel de lija de grano 400 en preparación para la pintura. No tienes que pintarlo, pero hace que se vea más profesional. Fui con negro. Una percha de alambre es una manera fácil de colgar la plataforma durante la pintura de un árbol o estructura alta similar. Pintura exterior en un área bien ventilada.

Asamblea

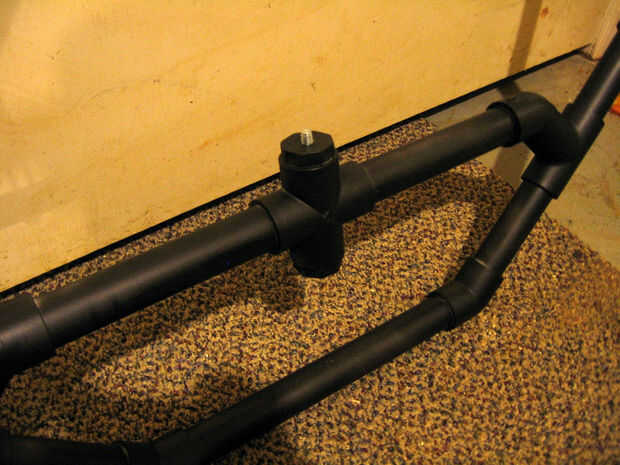

Una vez que ya deje que se seque durante la noche, usted puede poner el perno hexagonal, con dos arandelas, a través del tapón de fondo. Las dos arandelas sirven para acortar la cabeza del perno en la parte superior. El tubo inferior del PVC flexionará lo suficiente para conseguir el tornillo en el enchufe pero deje de deslizarse. La superficie plana superior del enchufe proporciona apoyo adicional para la cámara. Si el agujero del tornillo quede ajustado suficientemente el perno no se deslizará.

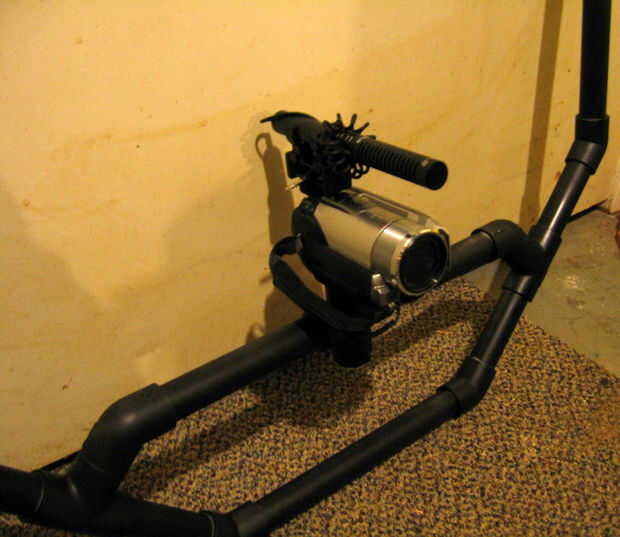

Atornille la cámara a la montura y estás listo para empezar a filmar. Puede que necesite las arandelas más o menos, dependiendo. Mira el video para ver la mejora de la estabilidad. Si haces cualquier película handheld, usted necesita este montaje.
