Paso 3: Modelado de CAD

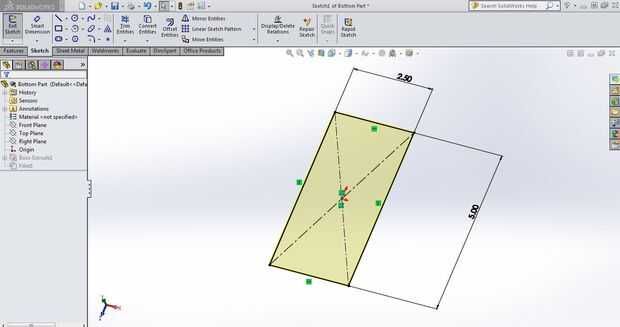

Para hacer el producto final mejor decidí utilizar un cortador de Plasma controlados computadora para cortar las piezas que necesitaba. He creado modelos SUPER básico en solidworks y guardados como archivos DXF para el cortador del plasma.
Para la placa que terminaría en la parte superior hice ancho de 1.75" y 5" de largo. El espacio izquierdo de ancho para un perno de 1/4" y 2 tiras de adhesivo de 3/4" de ancho con una pequeña sala de meneo. No quiero hacer este plato demasiado porque se superpondrá con la pantalla del ordenador ya que va en la parte superior. Tuve que hacer dos veces esta parte porque el original que hice era demasiado estrecho.
Para la placa inferior hice 2.5" amplia que tenía espacio para las tiras amplia de 3 3/4" y 1/4" perno. Este puede ser más amplio ya que va a ser en la parte posterior de la portátil y tableta.
En ambas placas terminé añadiendo en filetes de 1/4" en las esquinas, lo que no tiene esquinas afiladas.
