Paso 3: Componentes Radial







Los cables se insertan directamente en los agujeros, soldar y cortar cualquier exceso de alambre.

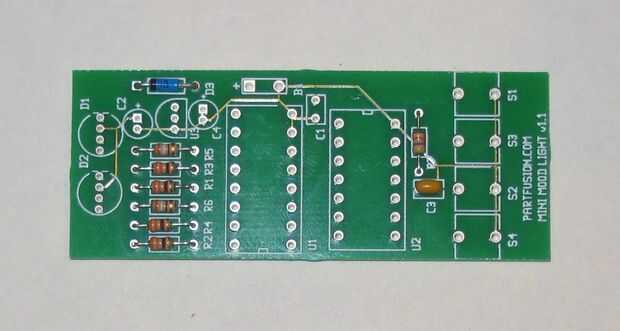

El primer componente y la soldadura es C3 condensador 2200 pico faradio. Esto puede identificarse por el pequeño número 222 en el lado.

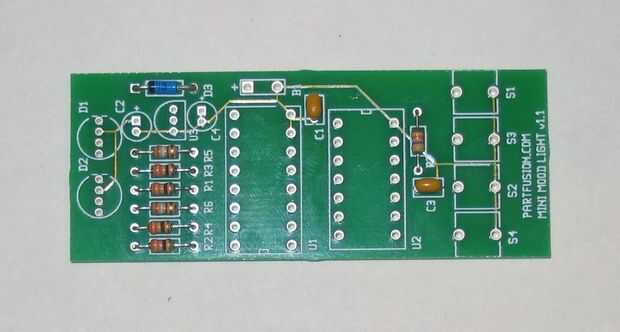

El segundo componente es el C1 el condensador de 0.1 micro faradio. Esto puede identificarse por el pequeño número 104 en el lado.

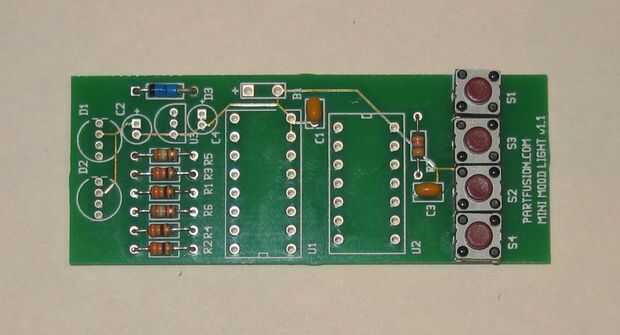

Los componentes siguientes son S1, S2, S3, S4 los cuatro interruptores táctiles. Corte en el lado de los interruptores son pestañas poco metales, cara cada uno desconectar las fichas apuntan en la misma dirección.

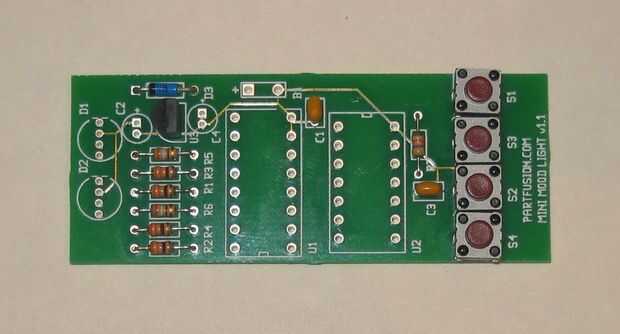

El siguiente componente es U3 el regulador de tensión. Este componente se debe insertar para que las ordenaciones coincida con el contorno de la pantalla de seda.

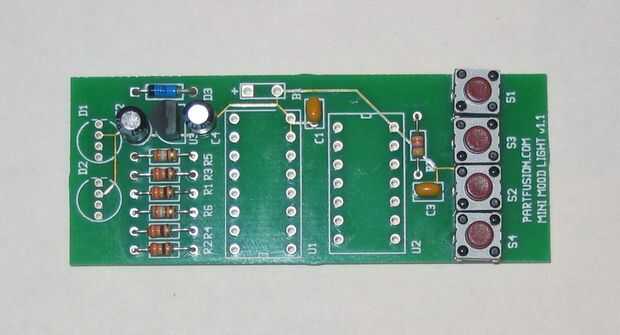

Los componentes siguientes son C2 y C4 los condensadores dos 2.2 micro faradio. El cable más largo indica el lado positivo del componente que debe ser insertado en el agujero con el plus de símbolo de la pantalla de seda.

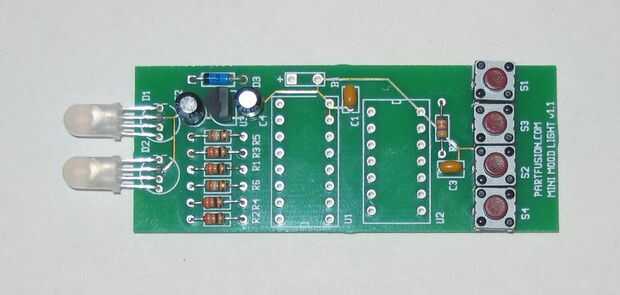

Los componentes siguientes son D1 y D2 los LEDs RGB. El LED tiene una parte plana que debe ser alineada con el lado plano del símbolo de la pantalla de seda. Los conductores del LED se pueden doblar también punto adelante si así lo desea.
