Montaje de la Mini luz del humor v1 Kit (4 / 5 paso)

Paso 4: Paquete en línea Dual y componentes de la batería

Un componente del paquete en línea dual consiste en un cuerpo rectangular con dos filas de pines de plomo.  Paquetes de inmersión se utilizan sobre todo para los circuitos integrados, comúnmente con un zócalo para permitir que el componente a extraer para programación o reemplazo.  Pin uno de los componentes está indicado por una depresión o muesca y pernos de incremento hacia la izquierda visto desde la parte superior del componente.

Teniendo cuidado de orientar el componente correctamente los conductores son encajados en los orificios correspondientes.  Los conductores deben ser enderezadas con alicates para que caben fácilmente.  Primero las esquinas opuestas de la soldadura y soldadura el resto en cualquier orden.

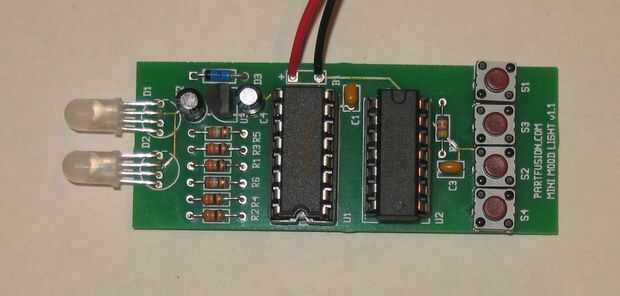

El siguiente componente para colocar y soldar es U1 el array de Darlington (ULN2003A) y zócalo de 16 pines.  Alinee la muesca a la marca en la pantalla de seda.

El siguiente componente es U2 el MSP430 MCU (MSP430G2211) y enchufe de 14 pines.  Alinee la muesca a la marca en la pantalla de seda, que es opuesto al U1.

El componente final para colocar es B1 el clip de batería de 9 voltios.  Debe soldar el cable rojo en el orificio marcado con un símbolo positivo y el cable negro soldado en el otro.
