Montaje de paralelogramo binocular

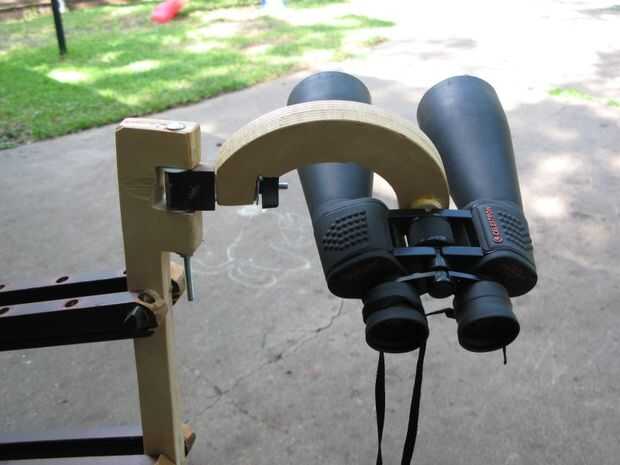

este montaje de paralelogramo es para montar prismáticos con un frente de 1/4"-20, 15x70s de Celestron SkyMaster en este caso.  Tiene cinco grados de libertad, y los prismáticos están bien equilibrados.  La altura es para los niños de pie o sentado adultos.

He hecho de piezas de desecho que tenía en casa.

Hay muchas variaciones posibles.

Piezas notables:
-Cuatro tiras de cereza para las secciones horizontales.  Se trata de restos de madera de una cuna desechada.
-Emparejadas tiras de 1/2" madera contrachapada del abedul, laminado juntos, para los miembros verticales, para el titular del binocular semi circular, para el Azimut girando la sección y los accesorios de la pierna.
-1/4-20" botones y pernos de carruaje de Amazon
-Bondable PTFE las almohadillas (de Amazon) cojinete contra CD dentro el Azimut girando la sección
-Arandelas PTFE dentro de todas las uniones giratorias
-Patas de tubo de PVC
-Correas para hacer las piernas no van lejos aparte.

Algunas notas de construcción:
Hay una sección de varilla roscada de 1/4"-20 con un botón pegado en que monta los prismáticos a la sección semicircular.
Todas las partes circulares y semicirculares fueron cortadas con un router.
El contrapeso muy feo es de arena dentro de un sobre de burbuja.  Hay buenas razones para ello: es para que cuando un niño está moviendo los binoculares, otros niños que podrían estar cerca del otro extremo no muy gravemente heridos, como lo harían si hubiera un contrapeso duro.

Mejoras:
Puesto que las fotos fueron tomadas, fortaleció el montante central con piezas adicionales de roble para hacer menos torsión.
