Entender sobre el rodamiento de movimiento lineal:
Tiras de bolas o rodamientos de bolas de ranura, se consideran como un tipo especial de movimiento linear del cojinete se utiliza principalmente para proporcionar movimiento lineal menos fricción y transmisión simultánea del esfuerzo de torsión. Para entender mejor la dinámica de tiras de la bola, es importante primero entender los conceptos básicos de un-cojinete del movimiento linear, que es esencialmente un rodamiento diseñado para proveer el libre movimiento en una dimensión.
Tipos de cojinetes del movimiento Linear:
De hecho hay muchos tipos de cojinetes del movimiento linear, tales como:
· Rodamientos de bolas
· Cojinetes de cola de Milano
· Rodamientos lineales de rodillos
· Cojinetes magnéticos
· Cojinetes flúidos
· Tablas XY
· Etapas lineales
· Diapositivas de la máquina
Más información sobre montaje de tira la bola:

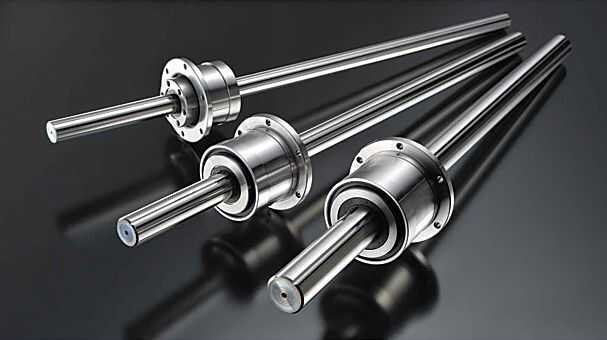

Todas las diapositivas lineares proporcionan movimiento lineal basado en los rodamientos, independientemente de su caracterización como cualquiera de los antes mencionados. Rodamientos de bolas de ranura en concreto, el spline del término se refiere a los surcos que corren a lo largo de la longitud del eje. La parte se caracteriza por recirculación bolas de tierra que se ejecutan alrededor del interior de la pieza así como una cáscara externa, conocida como una nuez como opuesta a un buje. No es sin embargo, una tuerca en un sentido tradicional ya que no gira libremente sobre el eje, pero en cambio viaja hacia arriba y abajo del eje. Debido al área de contacto en rodamientos de bolas en alrededor de 45 grados, el lado de carga y directo carga capacidad de carga se incrementó. Cada tuerca está precargada para disminuir el juego radial disponible y proporciona rigidez, un proceso que aumenta la superficie de contacto y las capacidades de carga directa. Sin embargo, también restringe el movimiento radial y aumenta las capacidades voladizo momento. Tiras de bolas consisten en generalmente la spline, o el anillo interior y el cojinete linear acoplamiento o la pista exterior. El anillo interior se compone de acero de aleación, que es la inducción a un tratamiento térmico a 56 a 60 Rc (dureza Rockwell C), mientras que la raza externa generalmente es llevando el acero de calidad que está templado a 58 a 60 Rc.
Ventajas y aplicaciones de Ball Spline Asamblea:
Las ventajas de un montaje de tira la bola es que permite el movimiento libre de fricción lineal cuando transmite torsión, en lugar de un spline convencional que debe utilizar superficies planas metálicas que se deslizan entre sí. Ranuras de la bola pueden encontrarse comúnmente en las siguientes aplicaciones:
· Bruñidoras
· Robótica
· Petróleo, gas y agua exploración
· Automatización y equipos de embalaje
· Médicos
También puede ser un número de otras aplicaciones que requieren movimiento linear mientras que restricción de esfuerzo de torsión, que son excelentes aplicaciones para ranuras de la bola.
Mejor conocida fabrica de Ball Spline asambleas en la industria:
Goodrich Corporation y sistemas de engranaje de triunfo son probablemente dos de los fabricantes más conocidos que producen regularmente asambleas de tira bola, que pueden ser ofrecidos en versiones estándar y versiones de alto rendimiento para aplicaciones de mayor velocidad y más resistentes.
