Montaje de trípode de Panorama DIY iPhone 5 (5 / 7 paso)

Paso 5: DIY iPhone 5 montaje de trípode de Panorama

Uso el agujero perforado en la pieza central que alinee el orificio en el fondo y directamente a través del taladro con el 1/4" bits.  Luego en la parte inferior de la pieza inferior, utilice una broca más grande (creo que necesitaba 3/8") para crear un lugar para la tuerca de inserción.  Sólo taladro profundo al tener que conseguir la tuerca al ras con la parte inferior.  Las tuercas del parte movible había eran aproximadamente 1/2" de largo, por lo que terminó con el 3/8" ancho del agujero siendo aproximadamente 1/2" profunda, entonces el resto de la manera para arriba a través de la pieza inferior era sólo 1/4" de ancho.

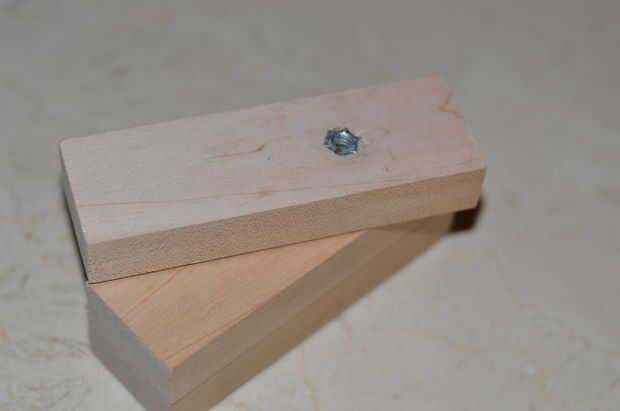

Adelante, martillo de la tuerca de inserción en el lugar que acaba de crear para él.  Se trata de donde se coloque el trípode.

Siguiente a la Asamblea.  No puedo tomarlo, así que no tengo fotos.

Puesto el 3.5" perno hacia abajo por la parte superior cabeza fresada de la pieza media, a través de una arandela, en la parte superior de la pieza inferior, y a través de la tuerca de inserción.  Debe tener un montón de perno extra ahora sobresale de la parte inferior.  Mida cuánto tiempo este exceso es, entonces lo desarma todo de una vez otra vez.  Uso que un hack Sierra para cortar la distancia que mide más de 3/8" de la parte inferior del perno.  La idea es volver a montar todo y aún tienen cerca de 3/8" de rosca izquierda en la tuerca de inserción para utilizar para el trípode.

Seco encajan todo hacia atrás y apriete el perno.  Ver que todo se alinea y hay suficiente espacio en la tuerca de inserción para fijar a un trípode.  Luego afloje ligeramente el perno para que las dos piezas pueden girar  Mi desprendimiento fue menos de 1/4 de vuelta.  Con la pieza de abajo hacia arriba, colocar unas gotas de cola loca en la tuerca de inserción.  Girar el tornillo un poco para obtener el pegamento sobre el mismo y luego poner derecha ligeramente hacia atrás en el sueltas, posición.  Atornille la pieza del perno en exceso se cortó en la tuerca de inserción y retire para no asegurarse de que sellos de cola loca por los hilos de rosca se.  El objetivo de este pegado es enlazar los pocos hilos superiores de la tuerca de inserción con el perno.  Le dan 10 minutos para secar.  Ahora el perno se debe fijar la pieza del fondo mediante la tuerca de inserción y no debería ser capaces de girar en todos.  La pieza central debe girar alrededor del perno.  Ya no pueden separar la parte inferior y mediados piezas.
