Montaje de un Motor cohete de Aerotech (3 / 7 paso)

Paso 3: Montaje de cierre delantero

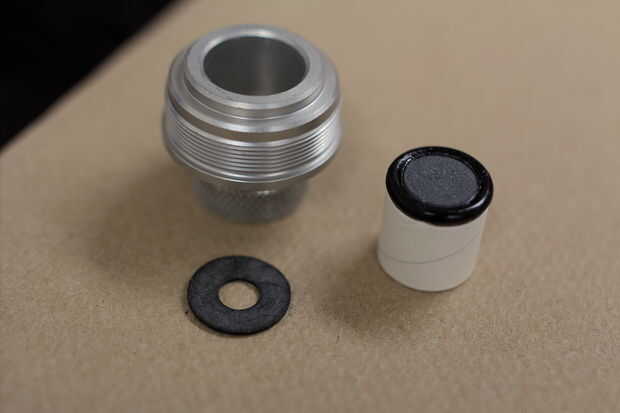

Este es un paso largo, mis disculpas. En primer lugar, reunir todos los materiales como se muestra en la primera imagen: la anterior Asamblea, el cierre hacia adelante sí mismo y el espaciador de retraso hacia adelante, una arandela de neopreno negro plano.

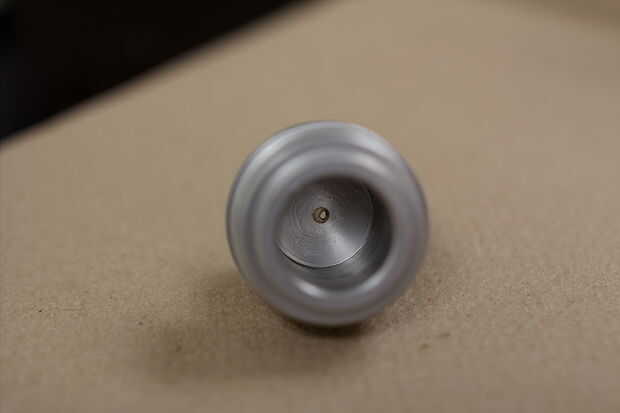

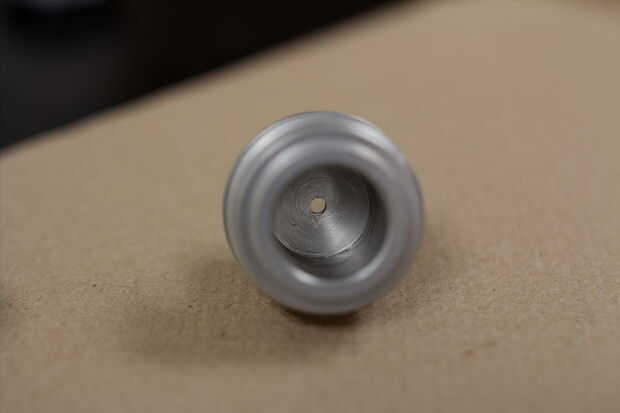

Engrase el interior del cierre hacia adelante. Utilice un dedo para untar grasa por toda la superficie interior. Usted inevitablemente tapará el agujero de contacto (si se trata de un cierre abierto) con grasa, como se muestra en la segunda imagen; Utilice un pequeño destornillador o similar para limpiar, por lo que parece la tercera imagen.

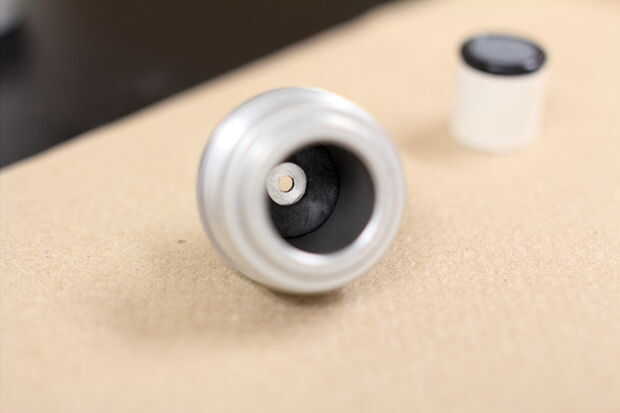

Tomar la arandela de neopreno y colóquela plana en la parte inferior de la demora bien, como se muestra en la imagen 4:

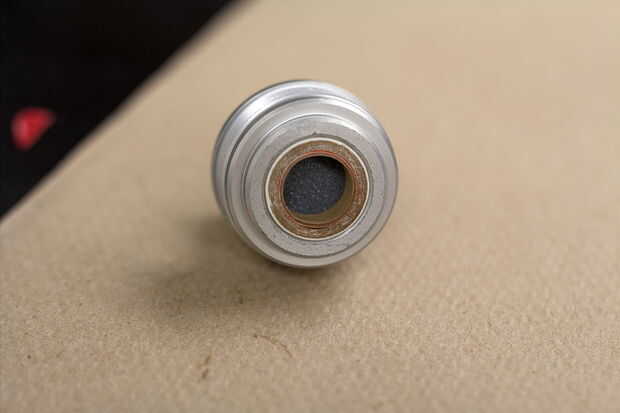

Ahora, toma el conjunto del paso anterior y fuerza en el cierre hacia adelante como se muestra en la imagen 5. El espaciador de popa demora, hueco, debe mirar hacia atrás, hacia el propulsor, otra vez como se muestra. Tendrá una fuerza para conseguir el oring para comprimir correctamente para que la pila encajar en su lugar. Esto se hace más fácilmente colocando la pila abajo en el oring de la tabla para arriba y entonces usando tu palm (estando) para forzar el cierre sobre la pila.

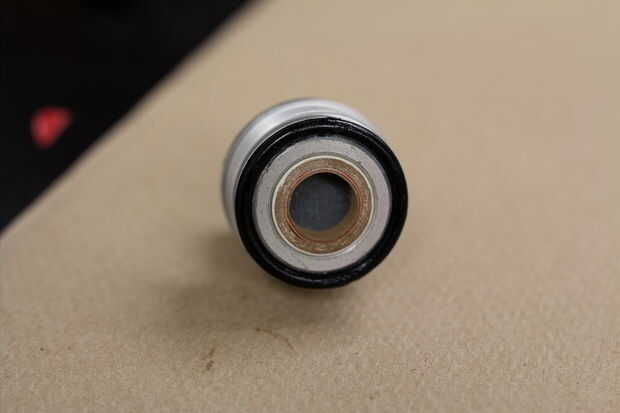

Finalmente, tome el oring principal hacia adelante, lube es similar a la junta tórica de retardo y luego estirarlo durante la clausura hacia adelante como se muestra en la imagen 6. Si está suelto, es probable que el oring mal; Consulte el diagrama de montaje y la tabla de identificación de oring.

Establecer este montaje a un lado por el momento.
