Montaje de un tablero de Triple Sensor (3 / 8 paso)

Paso 3: Colocación de pequeñas piezas en tableros de

En este paso, usted estará poniendo en cada tablero dos resistencias, chip de un termómetro y una A la D procesador chip (el más grande de las dos fichas diferentes).  La mejor manera de colocar cada pieza en la pasta de soldadura elevada es de colocar directamente sobre la parte superior con pinzas.  Tratar de deslizar una pieza del lado se mueve la pasta de soldadura fuera de lugar.  Cuando una pieza está en su lugar, empuje suavemente hacia abajo sobre la pieza para conseguir que se pegue la pasta.  Las piezas no deben deslizarse en el grupo de tableros como lo llevas.

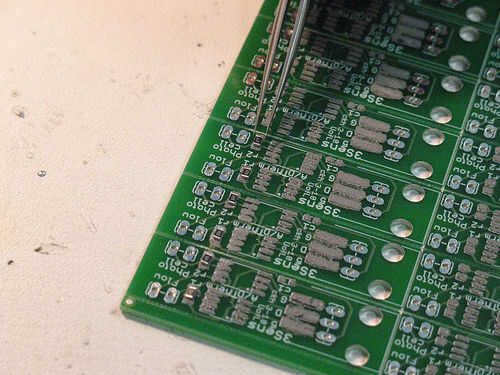

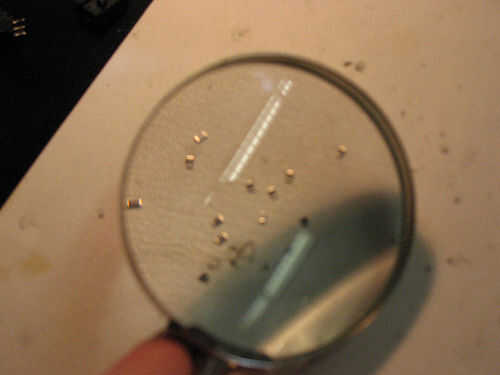

Resistencias de lugar los dos (por tablero) primero (cuadro 2 a continuación).  Al montar las juntas recordar siempre es más fácil hacer trozos más pequeños primero para que los pedazos más grandes ya no hay en tu camino.  Asegúrese de que la parte negra con el número 103 es hacia arriba.  Aparte de eso, resistentes a las son no polares y pueden transformarse de cualquier forma.

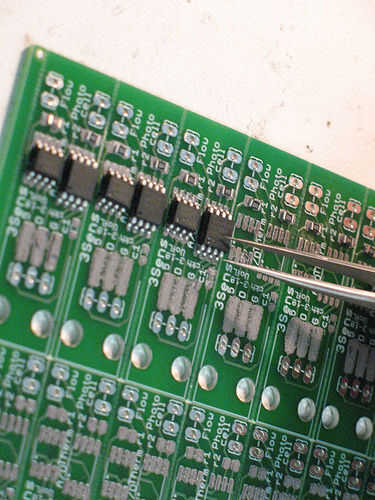

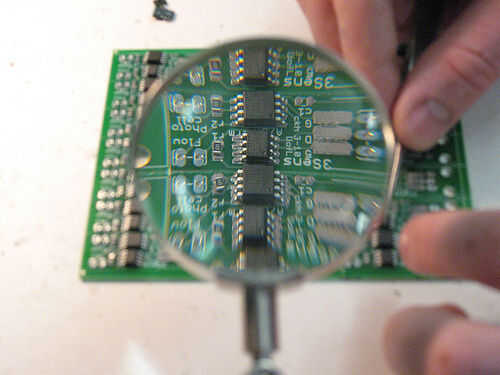

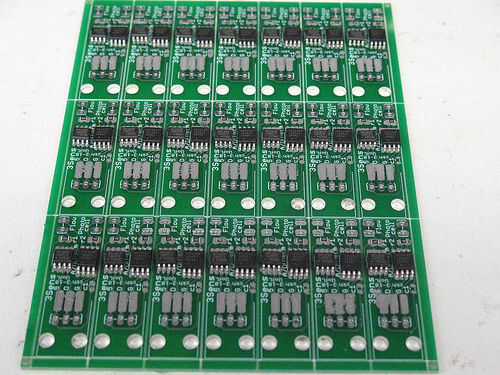

A continuación coloque el chip del termómetro y el chip del procesador (Figura 3 a continuación).  Debe colocarse el chip del termómetro (el más pequeño de los dos) donde las teclas están más cercanos juntos.  Ambos chips son polares y así necesitan ser orientado cómo muestra la imagen (3) a continuación.  Hay un pequeño hoyuelo en una esquina de la designación de chip donde está el pin uno.  Este hoyuelo necesita ser dado vuelta hacia las tres teclas más grandes (lejos de las resistencias).  En la cuarta foto abajo se muestra una vista magnificada de la depresión.
