Paso 16: actualización!
![]()

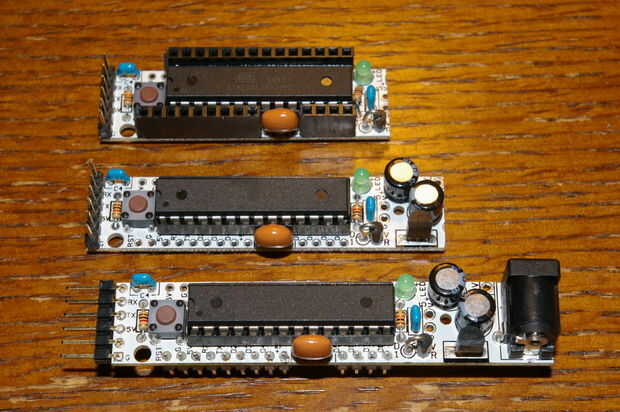

Estos son ejemplos de configuraciones de tarjetas diferentes. En la parte inferior es un tablero montado en la forma original. En el centro es un kit que va a utilizar con un complemento de la batería de 9v (o un paquete de baterías). En la parte superior es un tablero en forma más pequeña. Esto requerirá una fuente de alimentación regulada de 5v.
Nota que he puesto vertical encabezados programación masculinos para reducir aún más la longitud del tablero. La Junta Central no tiene cabeceras de I/O se soldar cables directamente a la Junta. El tablero superior tiene headers hembra. Esto permite que los cables o encabezados macho para conectar fácilmente.
