Montaje del clon de Arduino realmente desnudo huesos Junta Directiva (BRD) - actualizado (1 / 16 paso)

Paso 1: El juego

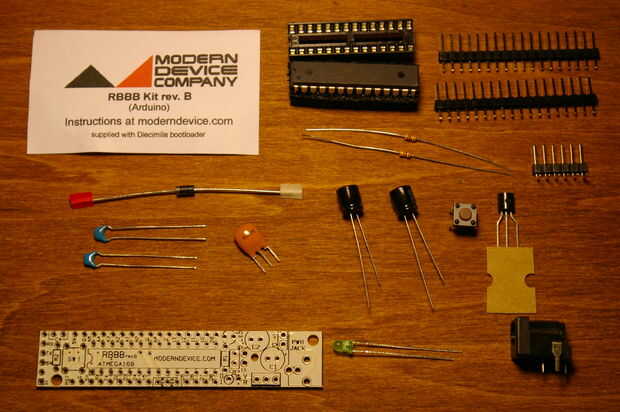

Aquí están todas las piezas del kit de BRD. Se encuentran:

2 10 resistores de k (marrón, negro, naranja)
2 condensadores cerámicos de .1ufd
2 condensadores electrolíticos de ufd 47
regulador de 1 voltaje
1 LED de 3mm
1 Atmega168 preprogramado con bootloader
1 Resonador Cerámico de 16 MHZ
clavijas macho encabezado
6 pernos de ángulo recto macho-encabezado
1 interruptor momentáneo
1 zócalo del IC perno 28
