Montaje del clon de Arduino realmente desnudo huesos Junta Directiva (BRD) - actualizado (5 / 16 paso)

Paso 5: El interruptor y el poder regulador

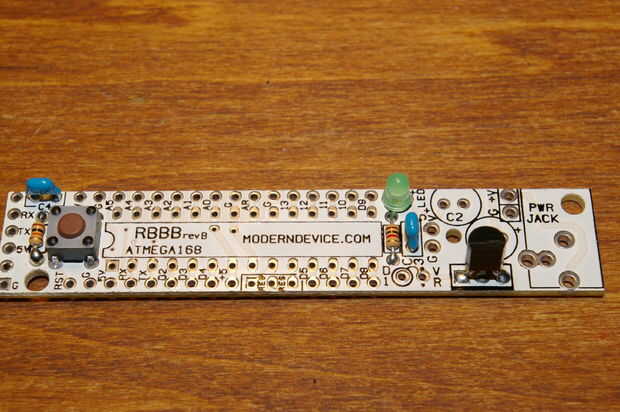

Agregar en el interruptor y el regulador de potencia.

El interruptor es rectangular y se coloque en su sitio con poco esfuerzo. Si no parecen caber, gírelo 90 grados e inténtelo de nuevo.

El regulador de potencia está montado con la parte plana hacia el borde del tablero. Ver más adelante pasos para otras opciones de energía.
