Montaje del clon de Arduino realmente desnudo huesos Junta Directiva (BRD) - actualizado (8 / 16 paso)

Paso 8: Iniciar en las patillas de la cabecera

Aquí tienes un montón de opciones. El kit le proporciona con clavijas macho encabezado, pero dependiendo de su proyecto puede que no necesite las patas. También puede usar pins hembra o incluso montar los pernos hacia arriba (invertido de lo que se muestra.) De prototipos, tener las clavijas macho montadas como queda indicado es fácil enchufe la placa en un protoboard.

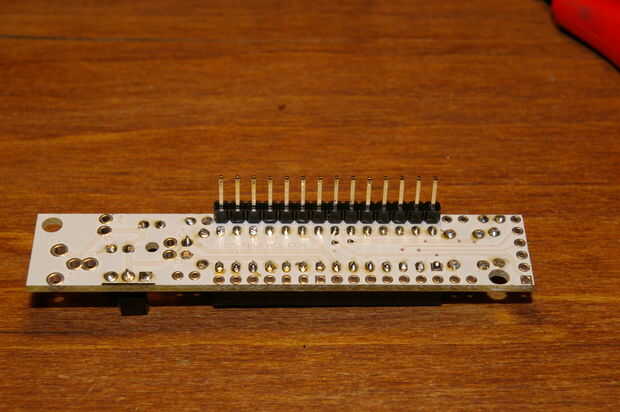

Comience cortando 4 pines del extremo de uno de los conjuntos de cabeceras. Soldadura el resto de la sección de los orificios marcados A5-D9. Este es el mismo lado de la Junta como el LED.

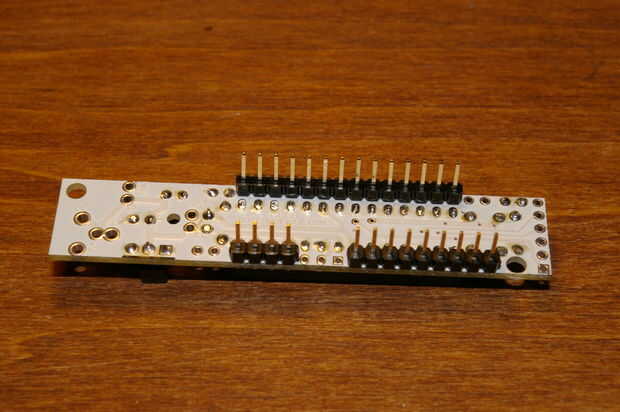

Luego, tome los 4 pines que ha cortado y soldarlos en los agujeros de la D5-D8.

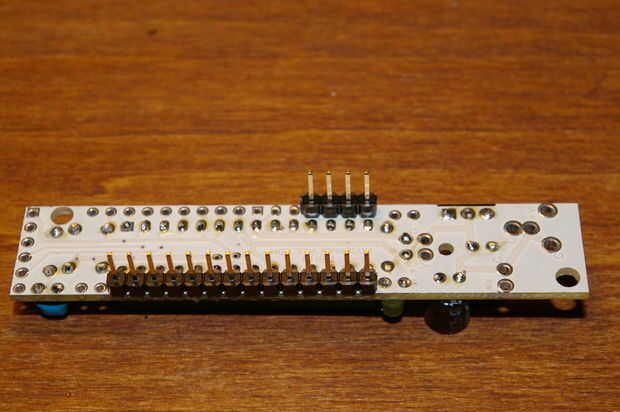

Ahora ajuste el conjunto restante de encabezados por la mitad. Tomar una de las mitades y solde en el RST - + 5 agujeros.
