En este instructable, te conectas el módulo Intel® Edison a una Junta de arranque mini Intel® Edison.
Requisitos
> módulo de Edison Intel
> Intel Edison mini breakout Junta
> 2 micro B para cables de tipo A USB
Nota que la Junta de arranque tiene dos puertos USB micro:
- El puerto superior se utiliza para crear una conexión de serie USB sólo.
- Orificio inferior es para poder y comunicacion USB.
- Para obtener más información, consulte la Intel® Edison Breakout Board Hardware guía (PDF).
Montar la placa

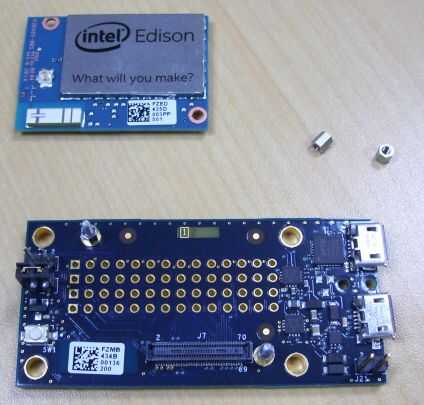

- Al final de esta sección, debe tener una placa Intel Edison montada. Colocar el módulo Intel Edison la placa breakout, alineando los agujeros en el módulo con los tornillos de la placa breakout. ¿Presione el módulo en la esquina superior izquierda y justo debajo de las palabras lo que usted hará? hasta que se sienta, haz clic en su lugar. PRECAUCIÓN: A menos que haga que la junta esté asentada correctamente, puede no funcionar o encender en todos. Al encender el módulo adjunto y tarjeta de expansión de su lado, ambos piecesshould ajuste uniformemente y sentarse en paralelo entre sí.
- Utilice las dos tuercas para fijar el módulo a la Junta de expansión. Apriete las tuercas en los tornillos que sobresalen a través del módulo.

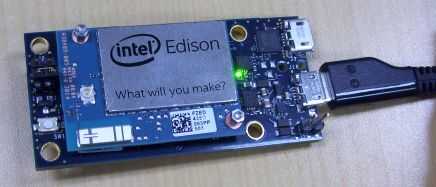

- Conecte uno de los cables de micro-USB para el conector USB de la parte inferior en la Junta de expansión. Enchufe el otro extremo del cable USB al ordenador. Deberá encenderse una luz verde en la tarjeta de expansión. Si no, compruebe su conexión.

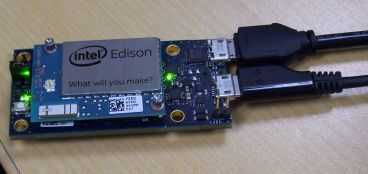

- Conecte el segundo cable USB a la tapa conector USB en la placa. Nota: Si no ves un coche nuevo, es probable que la Junta no está recibiendo suficiente energía del puerto USB. Enchufe adaptador de CA de la laptop (si se conecta la placa a un ordenador portátil), pruebe un puerto USB diferente en tu computadora o usando un concentrador USB que tiene su propia fuente de alimentación.

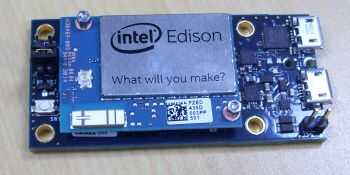

La placa Intel Edison está ahora montada. Seleccione su sistema operativo
