Montaje en cámara imprimible para MakerGear M2 (5 / 6 paso)

Paso 5: Todos juntos ahora

1. Al final de la webcam (el final de los LEDs) debe caber firmemente en el orificio del ángulo del soporte. Si está demasiado apretado en, raspar ligeramente el interior del agujero con el borde de un destornillador o un archivo.

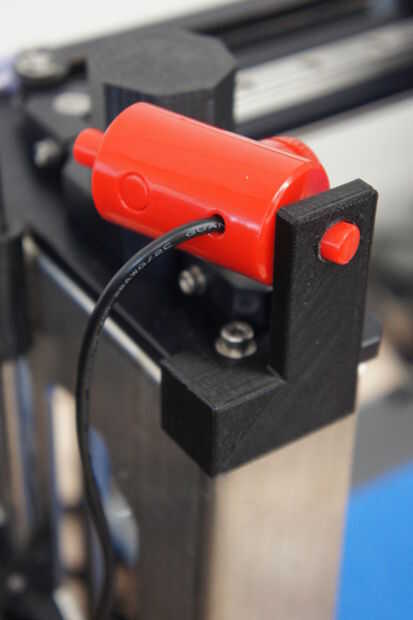

2. El soporte se encuentra en la esquina izquierda delantera del bastidor de M2, al lado de la tapa de giro sobre el eje Z. La repisa pequeña en el soporte se coloca sobre la esquina izquierda del marco. Simplemente coloque un pequeño pedazo de cinta de dos caras sobre esa esquina, exprima un poco de pegamento caliente allí y palo monte en.
3. Gire la cámara web de modo que el campo de visión abarca hasta el borde del lado derecho del recorrido de la cabeza de impresión. Si el agujero del soporte es flojo, bloquear la cámara en posición con un poco de pegamento caliente o un poquito de cinta de dos caras. El agujero en nuestra parte era lo suficientemente apretado como para sostener la cámara firmemente sin tal ayuda.
4. Conecte la cámara a un ordenador y ver la vista en vivo. Con el cabezal de impresión de la M2 centrado, gire el anillo de foco alrededor de la lente para centrarse en el cabezal de impresión.
