Paso 5: Instalar elementos activos
![]()
![]()
![]()

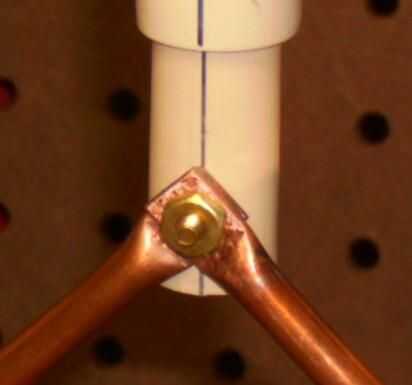

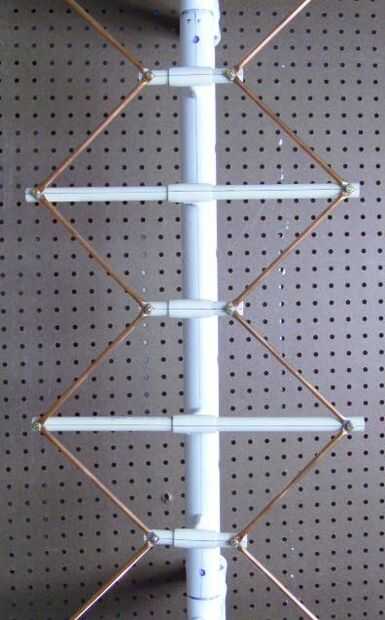

Fijar cada elemento activo a la antena, en el punto de éstos de la señal, usando un tornillo de latón de una pulgada, pasado todo el camino por el apoyo, con tuerca de uno bronce dentro de la tubería y el otro, con arandela de bronce, en el exterior. Ceñido por la parte interior latón Tuerca por lo que se volver la tuerca exterior. Una segunda tuerca de latón se añadirá al final de cada tornillo de latón para asegurar un cable desde el balun que convierte la salida de la antena 300 ohmios a un cable coaxial de 75 ohmios. Taladre los agujeros para tornillos de latón #6 3/8 pulgadas en los extremos de los soportes restantes del elemento y en los pisos de los soportes NAROD, suavemente doblar los elementos a la línea de arriba con los soportes si es necesario. Coloque los elementos en a las tes de elemento soporte, coloque las cabezas de los tornillos dentro de las tuberías CPVC, las arandelas y tuercas fuera de.

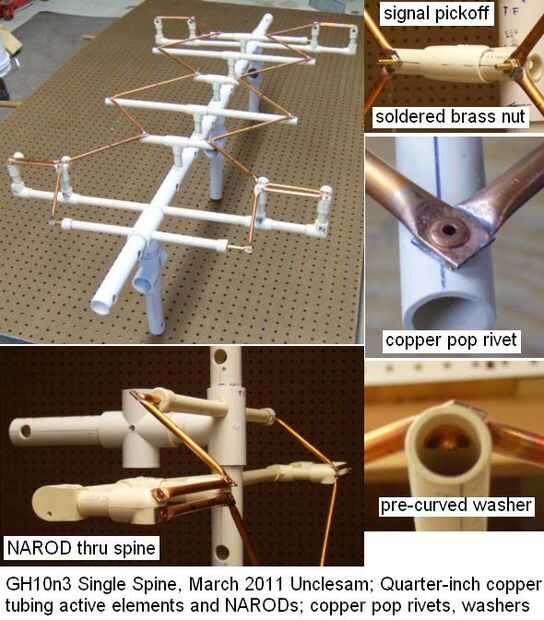

Un segundo método de fijación que usé en una antena más reciente, es utilizar remaches de cobre y cobre arandelas respaldo, vea la foto compuesta. Los remaches se ordenaron desde la Web de mejores materiales, caja de 100. Las arandelas de cobre fueron encontradas en TruValue ferretería, vendido como "fresas" para el uso con remaches de cobre convencionales utilizados en peletería. Pre había curvado las arandelas por martilleo alrededor de una varilla de acero. Éstos de la señal incluyen las tuercas de latón soldadas a los extremos apropiados de los elementos activos durante su Asamblea. Tornillos de latón, insertados en la parte trasera, asegure las dos esquinas a la estructura. Las asas de alambre desde el balun se conectan utilizando arandelas de bronce y una segunda tuerca de latón.
