Paso 1: Coge todas las materias necesarias
Vamos a tomar todas las materias necesarias!

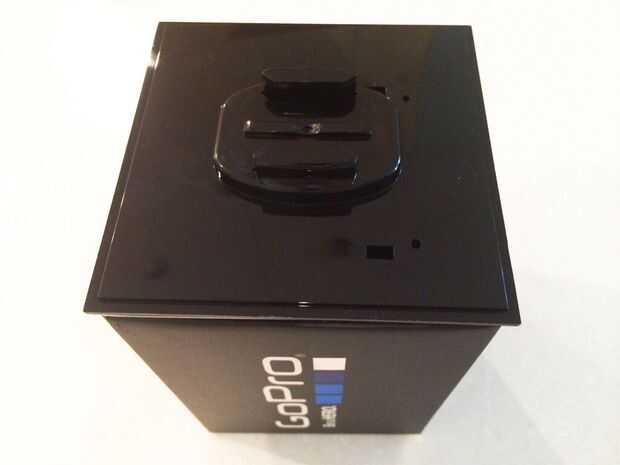

En primer lugar, necesita por supuesto una Gopro, un montaje de liberación rápida básico de Gopro y una almohadilla de Gopro. Tomé la almohadilla «libre» de caja de Gopro (cf foto) porque hay un agujero justo detrás de la almohadilla y podríamos personalizado más adelante ;).
Para el sistema de péndulo utilizo un rodamiento libre de un disco duro viejo.
Sólo tienes que abrir el disco duro, retire el disco de rodamiento. Es gratis y muy pequeño, ligero y eficiente.
El peso, la rigidez y el centro de gravedad son cruciales para la grabación de la cámara y de la leva de giro basado en péndulo.
El más pesado y el más rígido el sistema es más estable será.
Para una masa dada, la otra es desde el centro de rotación del rodamiento de sistema más rápido pasará a la posición de equilibrio (para la masa suspendida), por lo menos la horizontal.
Sin embargo, en otro lado, cuanto mayor sea el centro de gravedad es que la vibración más grande será.
La conclusión es que usted necesita tener la masa suspendida (la Gopro) punto tan cerca como sea posible la fijación en la moto y al mismo tiempo lejos del centro de rotación del rodamiento.
El último pero no menos importante:
Necesita la famosa pieza para vincular el cojinete sistema para el soporte de Gopro que se fije en su cojín de la motocicleta.

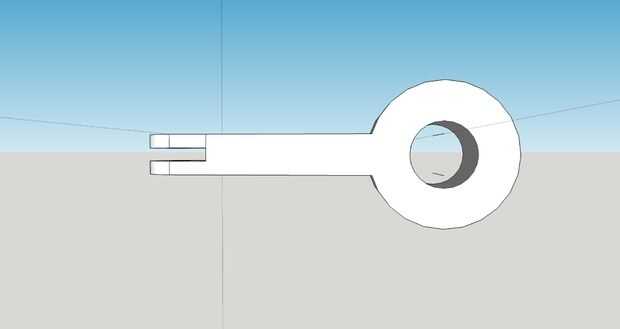

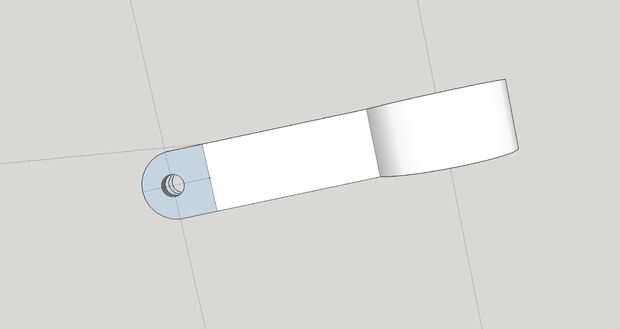

Refiriéndose al peso y discusión del centro de gravedad esta pieza es fundamental. Tiene que ser rígido (para reducir la vibración) y tiempo suficiente para que el péndulo trabajar. Pero no demasiado tiempo para mantener el centro de gravedad cerca del punto de fijación. Lo mejor será algo rígido y ligero al mismo tiempo como aluminio o PLA. Diseñé la pieza ideal para este sistema de giro pero como tengo no una impresora 3D que he hecho de otra manera. Para los que estás interesado que unirme al archivo de Sketchup.
Para aquellos que como yo no tiene una impresora 3D, tomé montura de Thorlabs por ejemplo. Para mi teniendo usé un LMR20 (a 20 mm de diámetro) con un poste de acero inoxidable TR2 (50 mm de largo). Esto no es obligatorio y no podría caber con su rodamiento. No dude en compartir otras ideas :). Me pegué hace tiempo...
