Montaje personalizado para Garmin Nuvi GPS (4 / 14 paso)

Paso 2: Construcción conjunta de la bola

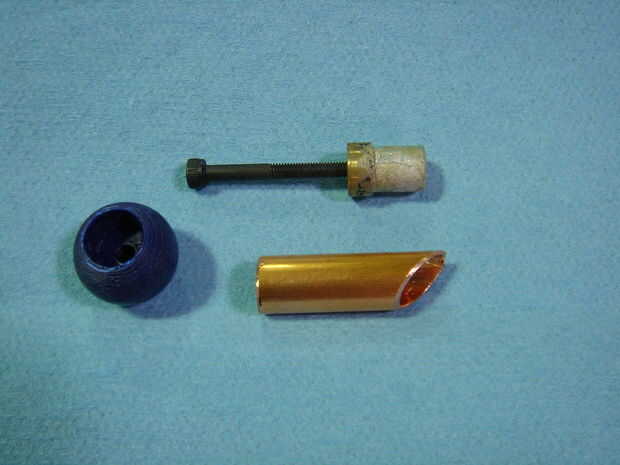

Ahora tenemos que conseguir todas las piezas para el montaje. La placa de fijación del Nuvi se fija a la montura de ventosa con una bola y enartrosis. La poción de bola esto es 17mm de diámetro y plástico. En orden para que funcione usted tendrá que comprar o hacer una nueva bola. Tener acceso a una máquina de prototipos rápidos FDM eligió simplemente modelar la pelota en ABS. Cabe como modelar pero el acabado áspero para una sensación de ajuste notchy. Por lo que modeló otra bola 0.5mm gran tamaño y enarenó ligeramente el exterior para suavizar los bordes. Esta versión lijada ajuste y sentía exactamente como la bola de la fábrica. La bola tiene un agujero para un tornillo de casquillo cabeza hueca de M3 y un contador en un lado de la cabeza del tornillo. Al otro lado de la bola tiene un contador de 3/8 diámetro para caber en un enchufe de cobre amarillo dado vuelta. Este enchufe es aprovechado para la M3 y la parte posterior se reduce para caber dentro de la tubería de cobre.

Si se puede encontrar una bola de latón, cobre o bronce en el tamaño correcto podría saltar el tapón entero y lo del tornillo y soldar la bola directamente a la final de la tubería.
