Montaje y control de cámaras de vídeo HD en cajas nidifican (2 / 6 paso)

Paso 2: Módulos de Control

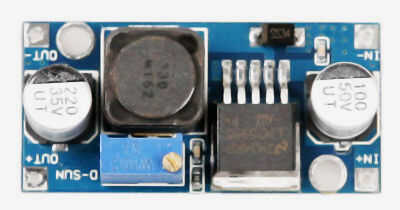

Regulador módulo fig.5

Este módulo convierte la fuente de alimentación de 12 voltios hasta 3v para la potencia de control remoto de la videocámara. 12 voltios están conectadas a la entrada y la resistencia variable se ajusta entonces hasta que la salida de medir voltios 3. La salida entonces se suelda a los contactos de la batería de control remoto (la batería se quita).

Especificaciones:

Propiedad de módulo: aislamiento no buckRectification

Voltaje: 3V-40V

Salida de voltaje: 1.3V-35V

Corriente de salida: corriente clasificada es 2A, 3A máxima (disipador de calor adicional es requerido)

Regulation:±0.5%Voltage regulación de la carga: ± 2,5%

Temperatura de trabajo:-40 º c - + 85 ° c

Dimension:43mm*21mm*14mm(L*W*G)

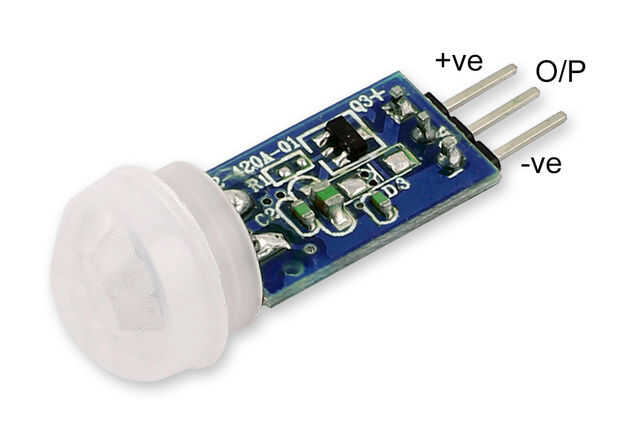

Módulo de PIR fig.2

Se utiliza para activar el temporizador multifunción cuando un pájaro entra en la caja nido (el terminal OH/P va alta). Requiere conexión a la fuente de 12 voltios en la caja nido y un solo cable al temporizador multifunción + terminal de sentido.

Especificaciones: Tamaño del artículo: 30 * 12 * 10 mm

Voltaje de funcionamiento: DC 20V 4.5

Corriente estática: < 55uA

Electrónico el nivel de salida: 3,3 v alta / baja a 0V

Modo de disparo: repetida activación

Ángulo de detective: < 100°

Distancia de la inducción: menos de 3m

Temperatura de trabajo: -20---+ 80 ° c

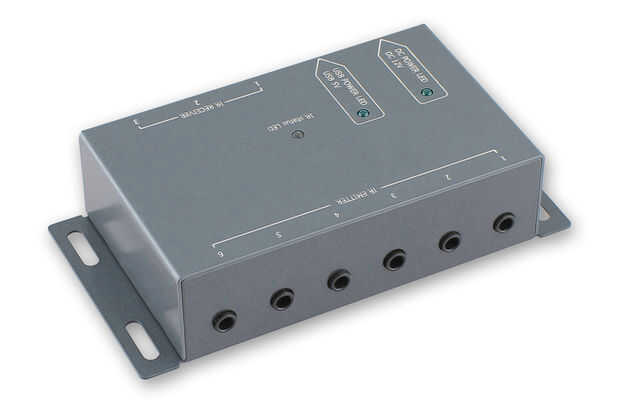

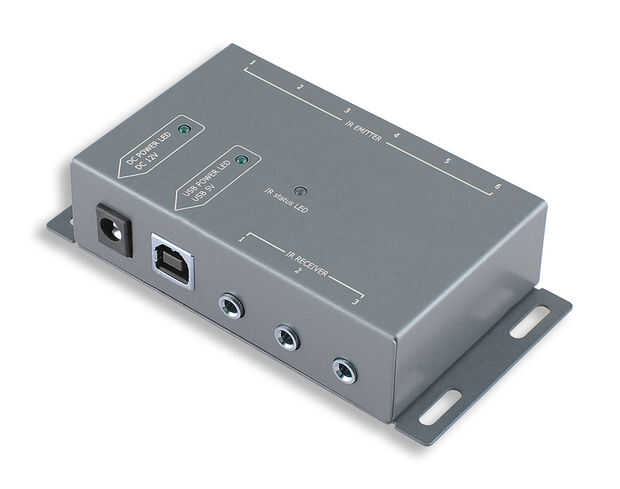

4 y figs.3 extensor infrarrojo Este módulo extiende las señales de control remoto de la videocámara remota mediante un cable en la caja nido donde un transmisor infrarrojo repite la señal infrarroja a la videocámara. Esto requiere conexión a la fuente de 12 voltios, un receptor infrarrojo (incluido) y un transmisor infrarrojo (incluido) dirigido a la caja nido.

Características principales: 1. confirmación del IR LED

2. 6 emisores que se utilizan para enviar las señales a los / las componentes de V

3. 1 bloque de distribución IR

4. 12V DC fuente de alimentación

5. 34-60 kilociclos de funcionamiento de la gama

6. mini enchufe 3,5 mm

Especificaciones:

Recibe frecuencia: 36kHz a 58kHz

Frecuencia de transmisión: 36kHz y 58kHz

Energía: 12VDC (entrada 100-240VAC, 50 / 60Hz)

Longitud del cable: Emisor de infrarrojos: 10ft(3m);

Receptor de infrarrojos: 5ft(1.5m)

Dimensiones: 90*55*26(mm)

Peso: 28g

Paquete incluye: 1 X AC a DC Supply(UK Adapter) 1 X receptor de infrarrojos de la energía (1.5M / 5 FT) emisores de infrarrojos 6 X 1 X IR distribución bloquean Manual de usuario

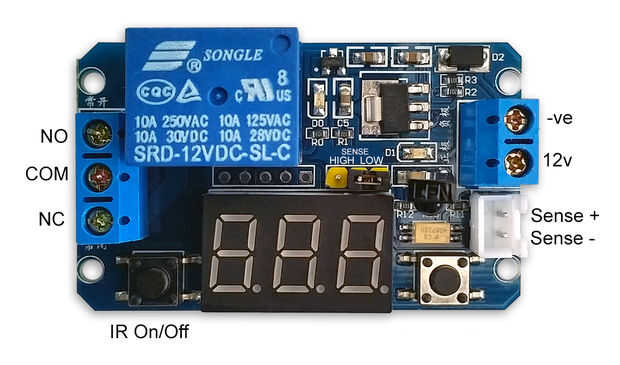

Fig.1 temporizador multifunción

Se utiliza para accionar el botón de Photoshot de control remoto de videocámara. Tiene una conexión con el módulo PIR y una conexión a la fuente de 12 voltios.

Descripción:

· Tipo: enganche / uno mismo-cerradura

· Relé de 12V

· Carga máxima: AC 250V/10A, DC 30V/10A.

· Multifunción integrado

· Rango de tiempo de trabajo flexible: 0-999milliseconds; 0-999seconds; 0-999minutes; 0-999hours

· Precisa tiempo de retardo: hasta 0,1%

· Alto y bajo nivel de activación apoyado

· Control remoto IR equipado

· exhibición de LED digital de 3 bits

· 1 indicador LED

· LED indicador de 1 relé

· Puede ser controlado por Arduino, 8051, AVR, PIC, DSP, brazo

· Tamaño del módulo: aprox. 55,8 mm × 50 mm × 18.5 mm / 2,2 x 1,97 pulgadas x 0.73 pulgadas

Detalles del módulo:

· Gatillo Palanca selección se utiliza para seleccionar el nivel de activación, se define como a continuación:

Baja--conectar el medio a la derecha

Alta--conectar la central a la izquierda

· exhibición de LED de 7 segmentos se utilizan para mostrar la hora cuando funciona o los parámetros de visualización cuando están apoyándolos.

· VCC: Entrada, fuente de alimentación: DC 5V-25V

· GND: Entrada, tierra de energía

· IN +: De entrada, entrada de gatillo +

· IN: Entrada, disparador de entrada -, conectado a tierra de energía

· NO: Salida, relé de salida, normal abierto. Antes de que se cierre el relé, este pin no es

conectado. Cuando el relé se cierra, este pin está conectado con COM.

· COM: Salida, salida de relé, perno común

· NC: Salida, salida del relais, normal cercano. Antes de que se cierre el relé, este pin está conectado

con COM. Cuando el relé se cierra, este pin no está conectado.

· K1: Entrada, usuario clave1, utilizado para bloquear o desbloquear el módulo. Cuando el módulo es

bloqueado, no puede recibir la señal IR.

· K2: Entrada, usuario clave2, usada para poder encender o apagar el tubo digital. Cuando no es necesario

Detalles del regulador del IR:

· ON: Abre el módulo (se aplica una señal de disparo)

· OFF: Corte del módulo (aplicar otra señal)

· MS: Establece el tiempo en milisegundos

· Segundo: Configurar el tiempo a segundo

· Min: Establece el tiempo en minutos

· Hora: Ajuste la hora a hora

· Mod: Seleccionar la función

· CH: No utilizado

· SAV: Salvar el tiempo

· CLR claro la hora incorrecta han ingresa ahora

· Número 0-9: utilizado a la hora de entrada
