Paso 4: cableado

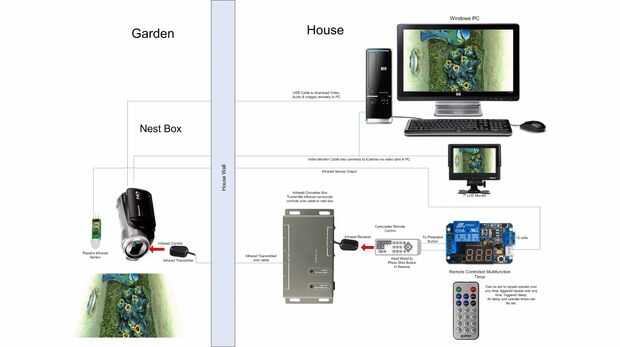

Son los cables a la caja nido
1. micro cable USB
Está conectado a su PC y le permite descargar el contenido de la videocámara largas extensiones de tarjetas de memoria cables USB están disponibles en Ebay.
2. Cable de vídeo

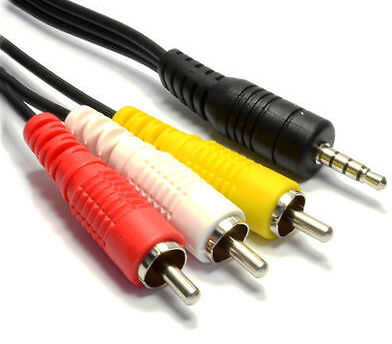

El cable de video se conecta a un pequeño monitor de vídeo y una tarjeta de video en tu PC. iCatcher software en el PC el video se muestra en la pantalla del PC y permite la grabación y streaming vídeo en vivo. El cable de video es un 4 de 3,5 mm Jack de polos a 3 RCA Cable ver fig.5.
3. cable de alimentación de 12 voltios

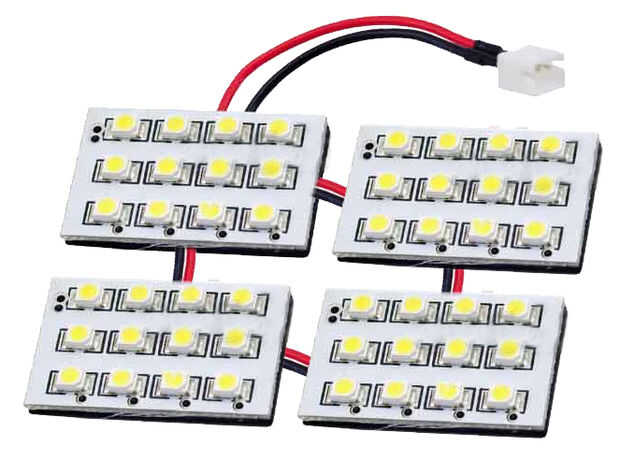

alimentación de 12 voltios se utiliza para conducir la fig.3 de iluminación LED iluminación de la caja nido es proporcionada por 4 módulos LED blanco. Estos dan una agradable luz blanca incluso y no te calientes. Estos módulos se pegan al techo de la caja nido. 12 voltios también reqired para el módulo PIR.
4. cable transmisor infrarrojo
Un repetidor de infrarrojos está instalado en la caja nido para enviar códigos de control de infrarrojos a la videocámara. La caja de control repetidor tiene un receptor infrarrojo conectado en un extremo para recibir la señal de control remoto desde el auricular. El auricular es controlado por el PIR en la caja nido o el temporizador de retransmisión. El cable viene con el kit detector de infrarrojos.
5. PIR sensor cable de salida.
Cuando el PIR detecta movimiento se envía una señal por ese cable para activar la cámara. Esto es solo un solo cable. 12 voltios también es necesaria para alimentar el dispositivo.

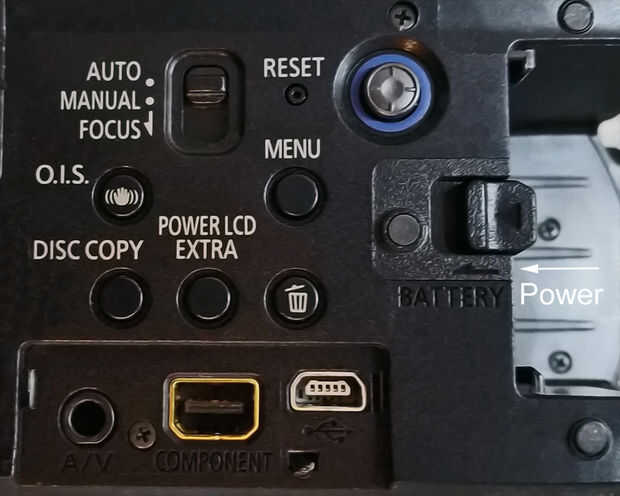

6. cable de alimentación de la videocámara
El cable de alimentación videocámara se extiende en la caja del nido a la cámara 24/7. La videocámara original adaptador de red se utiliza para esto. Un cable más largo puede adquirirse fuera de Ebay.

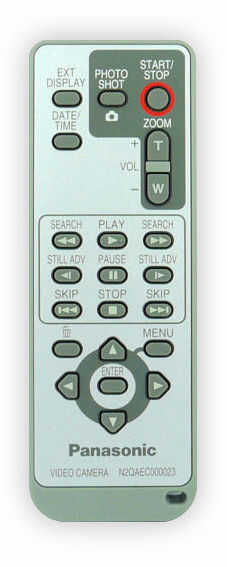

La videocámara control remoto fig.2 debe modificarse por lo que puede ser controlado por el módulo de relé o temporizador.
Desarmar el control remoto y conecte los cables a los terminales de la batería y a través del botón de photoshot. Conecte estos cables a los terminales de NC y módulo temporizador multifunción COM.
