Montando el jinete de dragón 500 para uso con el dragón del AVR (9 / 17 paso)

Paso 9: Pin Headers parte II

Ahora que se han instalado las tomas podemos seguir con el resto de las cabeceras de pin. Ahora es un buen momento para instalar las cabeceras ya que están los componentes que se adhieren la mayoría en la Junta. Esto significa que ajuste el Dragon Rider boca abajo en un plano, superficie ayudará a la alineación de los cabezales. Usted encontrará una lista completa de las cabeceras instaladas en este paso, así como los paquetes que provienen, en la parte inferior.

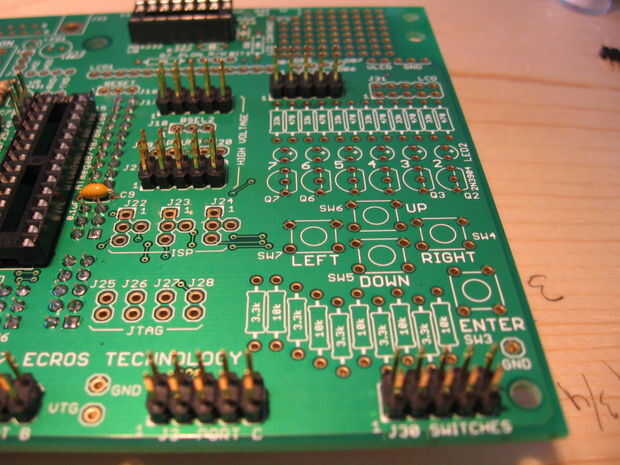

1. colocar y soldar los encabezados de 2 x 5 pin.
2. rompa las cabeceras de la solo-fila pin a la longitud adecuada como se hizo en el paso 7.

• J22-24 utiliza un encabezado de 1 x 3 perno dejando el agujero a la derecha de cada vacío por ahora.

3. Coloque una fila de encabezados y uno de los pines de cada uno con soldadura de tachuela.

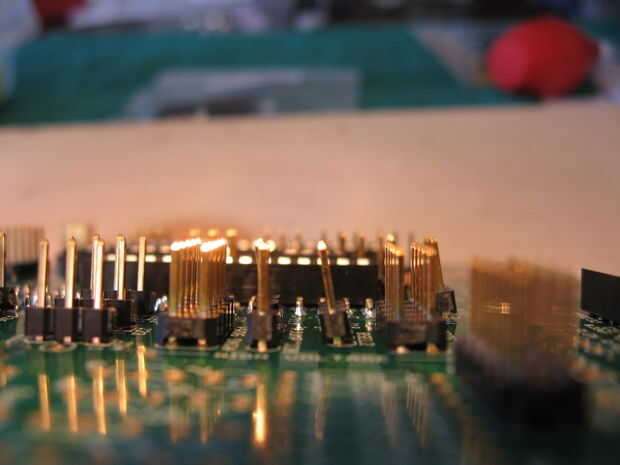

4. Compruebe que los encabezados están al ras con el tablero y vertical. Si no, enderezar calentando el pasador mientras se mueve el encabezado con el dedo como se hizo en el paso 7.
5. soldar los pernos restantes de los encabezados de pin.

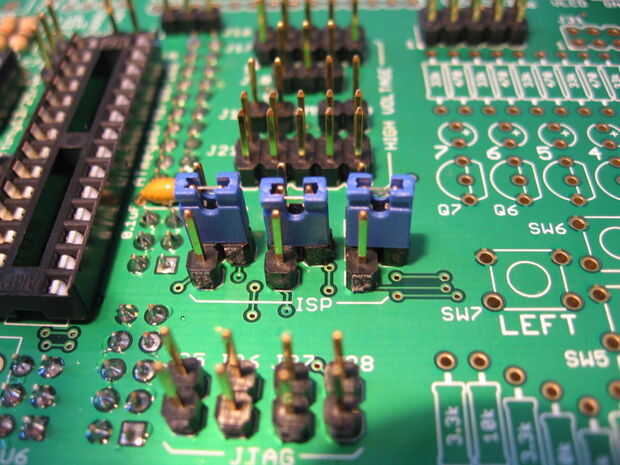

6. final J22-J24

• Romper el 3 single-pins para el uso con J22-J24

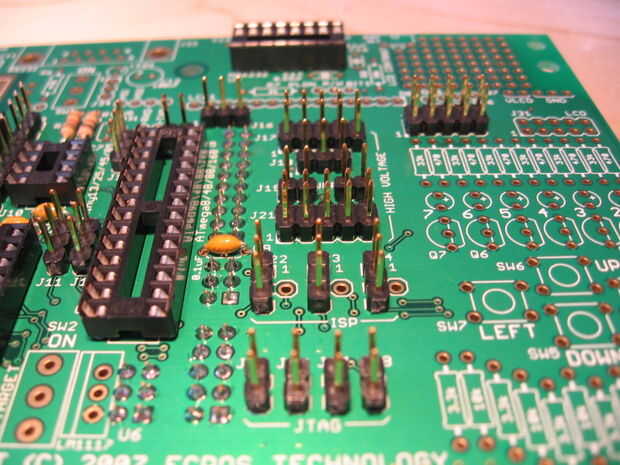

• Coloque solo pasadores en los agujeros disponibles e inserte una desviación para sostenerlos mientras suelda.
• Soldar el pin para el PCB de jinete de dragón

Nota: Más tarde decidí instalar una cabecera de 1 x 3 en J34 así que tuve la posibilidad de seleccionar donde se dibuja el complemento de la serie de energía. Esto está totalmente hasta usted pero usted puede leer el resto del instructivo antes de continuar la Asamblea.

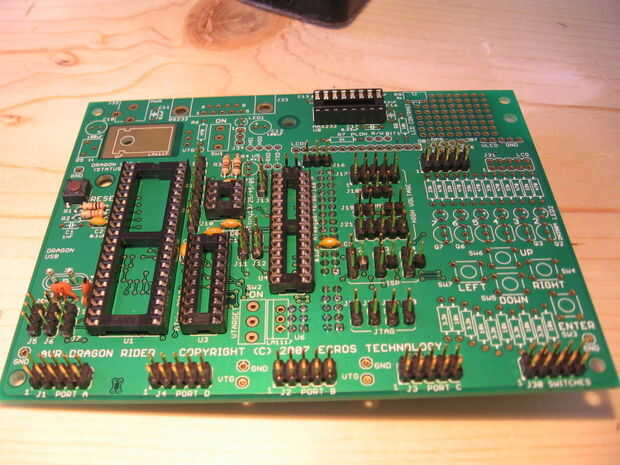

Ya instalado:
J1-J13

Instalado durante este paso:

Partes básicas:

• J15 - 2pins
• J16 - 3pins
• J22-J24 - 4pins (3pins + 1 solo pin)
• J25-J28 - 2pins

Artículos avanzados:

• J17 - 2x5pins
• 18 - 3pins
• J19-J20 - 2pins
• J21 - 2x5pins

Kit de LED:

• J29-J30 - 2x5pins

Kit de la LCD:

• J31 - 2x5pins
• LCD1 - 1x14pins
