Montando el jinete de dragón 500 para uso con el dragón del AVR (11 / 17 paso)

Paso 11: LED y conmutadores adicionales

La parte más importante de este paso es hacer que usted tenga la polaridad del LED correcto. Recomiendo comprobar esto con un polímetro. Si no tienes un multímetro disponible aquí es algunas extremidades:

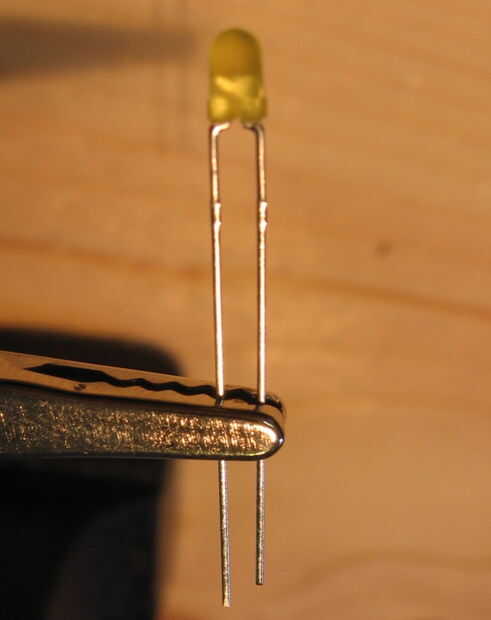

  • Los LEDs en mi equipo tenían el positivo (ánodo) un poco más largo que el plomo negativo
  • Si nos fijamos en el caso de "plástico" del LED, verá un grande y un pequeño conductor. El conductor más grande será el lado negativo del diodo.

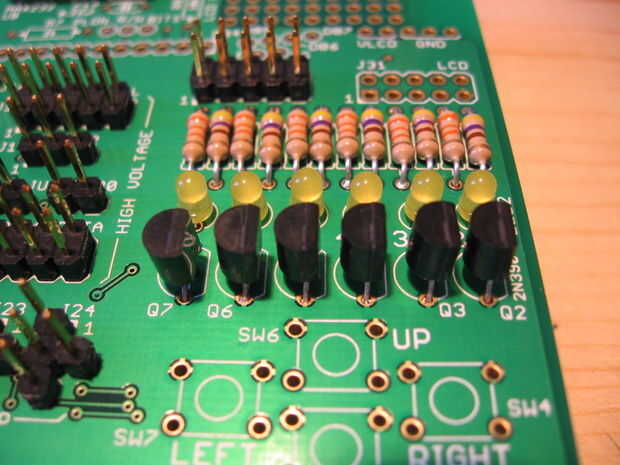

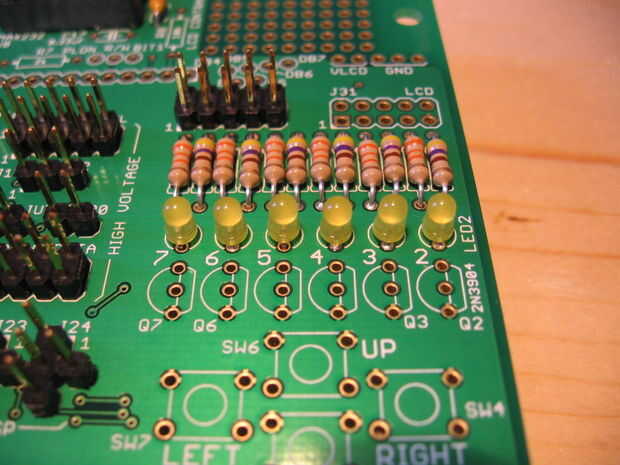

1. Coloque los LEDs en el PCB de jinete de dragón asegurándose de que el ánodo del LED va en el agujero con el "+" impreso al lado.
2. suelde una pierna de cada LED, verificar la alineación y hacer correcciones si es necesario.
3. aplicar soldadura al otro cable, asegúrese de que el primer cable se suelda adecuadamente y el exceso de clip.

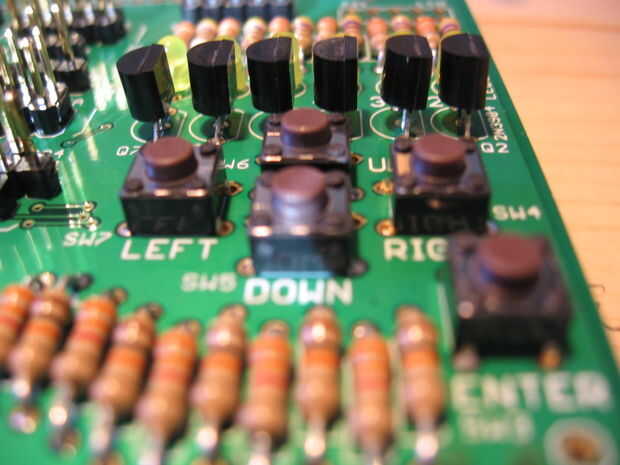

4. Inserte los 5 botones momentáneos. Soldadura y ajuste el exceso de las piernas.
